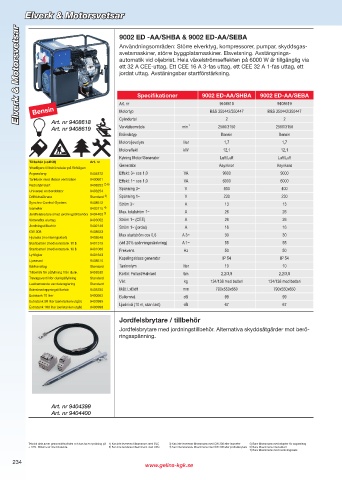

Page 234 - 2008-2009

Elverk & Motorsvetsar
Högtryckstvättar, tillbehör & kem
Elverk & Motorsvetsar
Högtryckstvättar, tillbehör & kem
9002 ED -AA/SHBA & 9002 ED-AA/SEBA

Användningsområden: Större elverktyg, kompressorer, pumpar, skyddsgas-
svetsmaskiner, större byggplatsmaskiner. Elsvetsning. Avstängnings-
automatik vid oljebrist. Hela växelströmseffekten på 6000 W är tillgänglig via
ett 32 A CEE-uttag. Ett CEE 16 A 3-fas uttag, ett CEE 32 A 1-fas uttag, ett
jordat uttag. Avstäningsbar startförstärkning.

Specifikationer 9002 ED-AA/SHBA 9002 ED-AA/SEBA
Art. nr 9408618 9408619
Bensin Motortyp B&S 350442/350447 B&S 350442/350447

Cylindertal 2 2
Art. nr 9408618 -1
Art. nr 9408619 Varvtalsområde min 2500/3150 2500/3150
Bränsletyp Bensin Bensin
Motoroljevolym liter 1,7 1,7
Motoreffekt kW 12,1 12,1
Kylning Motor/Generator Luft/Luft Luft/Luft
Tillbehör (valfritt) Art. nr Generator Asynkron Asynkron
Ytterligare tillbehörsdelar på förfrågan
Avgasslang 9404872 Effekt: 3~ cos 1,0 VA 9000 9000
Tanklock med låsbar ventilation 9400601 Effekt: 1~ cos 1,0 VA 6000 6000
Radiofjärrstart 9408252 2) 6) Spänning 3~ V 400 400
Universal omborddator 9408254
Drifttidsräknare Standard 2) Spänning 1~ V 230 230
Synchro-Control-System 9408512 Ström 3~ A 13 13
Isometer 9403715 4) Max. totalström 1~ A 26 26
Jordfelsbrytare (med jordningstillbehör) 9404400 3)
Vattentäta eluttag 9403052 Ström 1~ (CEE) A 26 26
Jordningstillbehör 9402146 Ström 1~ (jordat) A 16 16
GW 308 9408533 Max startström cos 0,6 A 3~ 30 30
Hjulsats (monteringsklart) 9408548
Startbatteri (med extratank 10 l) 9401315 (vid 20% spänningssänkning) A 1~ 55 55
Startbatteri (med extratank 10 l) 9401066 Frekvens Hz 50 50
Lyftöglor 9401643 Kapslingsklass generator IP 54 IP 54
Ljusmast 9408510
Bärhandtag Standard Tankvolym liter 10 10
Tillbehör för påfyllning från dunk 9408530 Körtid: Fullast/Halvlast tim 2,2/3,8 2,2/3,8
Trevägsventil för dunkpåfyllning Standard Vikt kg 134/138 med batteri 134/138 med batteri
Lastberoende varvtalsreglering Standard
Bränsleavtappningstillbehör 9405230 Mått LxBxH mm 790x550x650 790x550x650
Extratank 10 liter 9400563 Bullernivå dB 99 99
Extratank 50 liter (serietanken utgår) 9403995 Ljudnivå (10 m, utan last) dB 67 67
Extratank 100 liter (serietanken utgår) 9403998

Jordfelsbrytare / tillbehör
Jordfelsbrytare med jordningstillbehör. Alternativa skyddsåtgärder mot berö-
ringsspänning.

Art. nr 9404399
Art. nr 9404400

Teknisk data avser genomsnittsvärden och kan ha en spridning på 1) Kan inte levereras tillsammans med BLC 3) Kan inte levereras tillsammans med GW 308 eller Isometer 5) Bara tillsammans med adapter för avgasslang
± 10%. Bilderna är inte bindande. 2) Kan inte levereras tillsammans med UBC 4) Kan inte levereras tillsammans med GW 308 eller jordfelsbrytare 6) Bara tillsammans med elstart
7) Bara tillsammans med monteringssats
