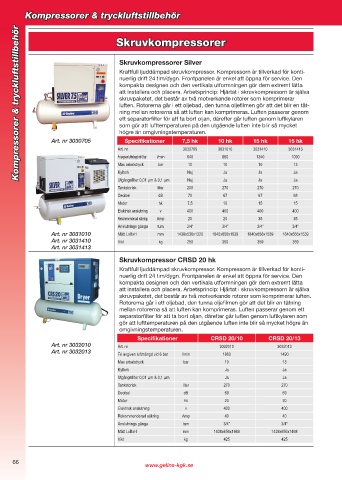

Page 66 - 2008-2009

Kompressorer & tryckluftstillbehör

Kompressorer & tryckluftstillbehör
Skruvkompressorer

Skruvkompressorer Silver
Kraftfull ljuddämpad skruvkompressor. Kompressorn är tillverkad för konti-
nuerlig drift 24 tim/dygn. Frontpanelen är enkel att öppna för service. Den
kompakta designen och den vertikala utformningen gör dem extremt lätta
att installera och placera. Arbetsprincip: Hjärtat i skruvkompressorn är själva
skruvpaketet, det består av två motverkande rotorer som komprimerar
luften. Rotorerna går i ett oljebad, den tunna oljefilmen gör att det blir en tät-
ning mellan rotorerna så att luften kan komprimeras. Luften passerar genom
ett separatorfilter för att ta bort oljan, därefter går luften genom luftkylaren
som gör att lufttemperaturen på den utgående luften inte blir så mycket
högre än omgivningstemperaturen.
Art. nr 3030705 Specifikationer 7,5 hk 10 hk 15 hk 15 hk
Art. nr 3030705 3031010 3031410 3031413
Fri avgiven luftmängd vid 6 bar l/min 640 860 1340 1090
Max arbetstryck bar 10 10 10 13
Kyltork Nej Ja Ja Ja
Utgångsfilter 0,01 µm & 0,1 µm Nej Ja Ja Ja
Tankstorlek liter 200 270 270 270
Decibel dB 70 67 67 68
Motor hk 7,5 10 15 15
Elektrisk anslutning v 400 400 400 400
Rekommenderad säkring Amp 20 20 35 35
Anslutnings gänga tum 3/4” 3/4” 3/4” 3/4”
Art. nr 3031010 Mått LxBxH mm 1438x536x1320 1840x656x1539 1840x656x1539 1840x656x1539
Art. nr 3031410 Vikt kg 250 350 359 359
Art. nr 3031413
Skruvkompressor CRSD 20 hk
Kraftfull ljuddämpad skruvkompressor. Kompressorn är tillverkad för konti-
nuerlig drift 24 tim/dygn. Frontpanelen är enkel att öppna för service. Den
kompakta designen och den vertikala utformningen gör dem extremt lätta
att installera och placera. Arbetsprincip: Hjärtat i skruvkompressorn är själva
skruvpaketet, det består av två motverkande rotorer som komprimerar luften.
Rotorerna går i ett oljebad, den tunna oljefilmen gör att det blir en tätning
mellan rotorerna så att luften kan komprimeras. Luften passerar genom ett
separatorfilter för att ta bort oljan, därefter går luften genom luftkylaren som
gör att lufttemperaturen på den utgående luften inte blir så mycket högre än
omgivningstemperaturen.
Specifikationer CRSD 20/10 CRSD 20/13
Art. nr 3032010 Art. nr 3032010 3032013
Art. nr 3032013 Fri avgiven luftmängd vid 6 bar l/min 1860 1490
Max arbetstryck bar 10 13
Kyltork Ja Ja
Utgångsfilter 0,01 µm & 0,1 µm Ja Ja
Tankstorlek liter 270 270
Decibel dB 69 69
Motor hk 20 20
Elektrisk anslutning v 400 400
Rekommenderad säkring Amp 40 40
Anslutnings gänga tum 3/4” 3/4”
Mått LxBxH mm 1438x656x1468 1438x656x1468
Vikt kg 425 425
