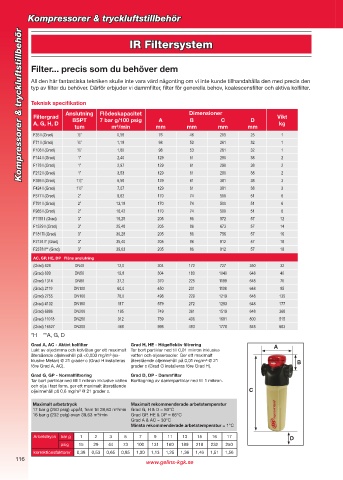

Page 116 - 2010-2011

Kompressorer & tryckluftstillbehör

Kompressorer & tryckluftstillbehör

IR Filtersystem

Filter... precis som du behöver dem

All den här fantastiska tekniken skulle inte vara värd någonting om vi inte kunde tillhandahålla den med precis den
typ av filter du behöver. Därför erbjuder vi dammfilter, filter för generella behov, koalescensfilter och aktiva kolfilter.

Teknisk specifikation

Anslutning Flödeskapacitet Dimensioner
Filtergrad BSPT 7 bar g/100 psig A B C D Vikt
A, G, H, D kg
tum m³/min mm mm mm mm
F35 I (Grad) ½” 0,58 76 46 205 25 1
F71 I (Grad) ¾” 1,18 98 53 261 32 1
F108 I (Grad) ¾” 1,80 98 53 261 32 1
F144 I (Grad) 1” 2,40 129 61 290 38 2
F178 I (Grad) 1” 2,97 129 61 290 38 2
F212 I (Grad) 1” 3,53 129 61 290 38 2
F395 I (Grad) 1½” 6,58 129 61 381 38 3
F424 I (Grad) 1½” 7,07 129 61 381 38 3
F577 I (Grad) 2” 9,62 170 74 500 51 6
F791 I (Grad) 2” 13,18 170 74 500 51 6
F985 I (Grad) 2” 16,42 170 74 500 51 6
F1155 I (Grad) 3” 19,25 205 86 572 57 12
F1529 I (Grad) 3” 25,48 205 86 673 57 14
F1817I (Grad) 3” 30,28 205 86 756 57 16
F2124 I* (Grad) 3” 35,40 205 86 912 57 18
F2378 I** (Grad) 3” 39,63 205 86 912 57 18
AC, GP, HE, DP Fläns anslutning
(Grad) 424 DN40 12,0 304 172 727 350 32
(Grad) 699 DN50 19,8 304 180 1040 648 40
(Grad) 1314 DN80 37,2 370 225 1199 648 70
(Grad) 2119 DN100 60,0 450 201 1138 648 95
(Grad) 2755 DN100 78,0 498 229 1219 648 135
(Grad) 4132 DN150 117 579 272 1293 648 177
(Grad) 6886 DN200 195 749 361 1519 648 368
(Grad) 11018 DN250 312 739 406 1681 800 515
(Grad) 16527 DN300 468 998 483 1778 848 683
*H **A, G, D

Grad A, AC - Aktivt kolfilter Grad H, HE - Högeffektiv filtrering A
Lukt av oljedimma och kolväten ger ett maximalt Tar bort partiklar ned till 0,01 mikron inklusive
återsående oljeinnehåll på <0,003 mg/m³ (ex- vatten och oljeaerosoler. Ger ett maximalt
klusive Metan) @ 21 grader c (Grad H installeras återstående oljeinnehåll på 0,01 mg/m³ @ 21 B
före Grad A, AC). grader c (Grad G installeras före Grad H).
Grad G, GP - Normalfiltrering Grad D, DP - Dammfilter
Tar bort partiklar ned till 1 mikron inklusive vatten Borttagning av dammpartiklar ned till 1 mikron.
och olja i fast form, ger ett maximalt återstående
oljeinnehåll på 0,6 mg/m³ @ 21 grader c. C

Maximalt arbetstryck Maximalt rekommenderade arbetstemperatur
17 bar g (250 psig) uppåt, fram till 39,63 m³/min Grad G, H & D = 80°C
16 bar g (232 psig) ovan 39,63 m³/min Grad GP, HE & DP = 66°C
Grad A & AC = 30°C
Minsta rekommenderade arbetstemperatur = 1°C
Arbetstryck bar g 1 2 3 5 7 9 11 13 15 16 17 D
psig 15 29 44 73 100 131 160 189 218 232 250
korrektionsfaktorer 0,38 0,53 0,65 0,85 1,00 1,13 1,25 1,36 1,46 1,51 1,56
116
