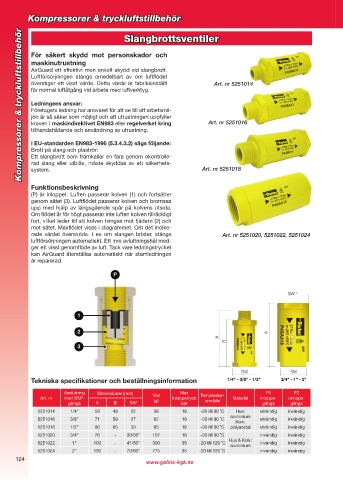

Kompressorer & tryckluftstillbehör

         Kompressorer & tryckluftstillbehör
                                              Slangbrottsventiler



            För  säkert  skydd  mot  personskador  och
            maskinutrustning
            AirGuard ett effektivt men enkelt skydd vid slangbrott.
            Luftförsörjningen  stängs  omedelbart  av  om  luftflödet
            överstiger ett visst värde. Detta värde är fabriksinställt         Art. nr 5251014
            för normal luftåtgång vid arbete med luftverktyg.

            Ledningens ansvar:
            Företagets ledning har ansvaret för att se till att arbetsmil-
            jön är så säker som möjligt och att utrustningen uppfyller
            kraven i maskindirektivet EN983 eller regelverket kring          Art. nr 5251016
            tillhandahållande och användning av utrustning.

            I EU-standarden EN983-1996 (5.3.4.3.2) sägs följande:
            Brott på slang och plaströr:
            Ett slangbrott som framkallar en fara genom okontrolle-
            rad slang eller utblås, måste skyddas av ett säkerhets-
            system.                                                        Art. nr 5251018


            Funktionsbeskrivning
            (P) är inloppet. Luften passerar kolven (1) och fortsätter
            genom sätet (3). Luftflödet passerar kolven och bromsas
            upp med hjälp av längsgående spår på kolvens utsida.
            Om flödet är för högt passerar inte luften kolven tillräckligt
            fort, vilket leder till att kolven tvingas mot fjädern (2) och
            mot sätet. Maxflödet visas i diagrammet. Om det indike-
            rade  värdet  överskrids.  t  ex  om  slangen  brister,  stängs       Art. nr 5251020, 5251022, 5251024
            luftförsörjningen automatiskt. Ett inre avluftningshål med-
            ger ett visst genomflöde av luft. Tack vare ledningstrycket
            kan  AirGuard  återställas  automatiskt  när  stamledningen
            är reparerad.

























            Tekniska specifikationer och beställningsinformation

                        Anslutning  Dimensioner (mm)              Max                             P1        P2
                Art. nr  med BSP-                        Vikt   inloppstryck  Temperatur-  Material  inlopps-  utlopps-
                          gänga     A     B     SW       (g)       bar      område              gänga      gänga
               5251014     1/4”     58    49     22      36        18     -20 till 80 ˚C  Hus:  utvändig  invändig
                                                                                     aluminium
               5251016     3/8”     71    59     27      62        18     -20 till 80 ˚C        utvändig  invändig
                                                                                       Kolv:
               5251018     1/2”     80    65     30      85        18     -20 till 80 ˚C  polyacetal  utvändig  invändig
               5251020     3/4”     76     -   30/36*    107       18     -20 till 80 ˚C        invändig  invändig
                                                                                    Hus & Kolv:
               5251022     1”      100     -   41/50*    300       35     -20 till 120 ˚C       invändig  invändig
                                                                                     aluminium
               5251024     2”      130     -   70/80*    775       35     -20 till 120 ˚C       invändig  invändig
