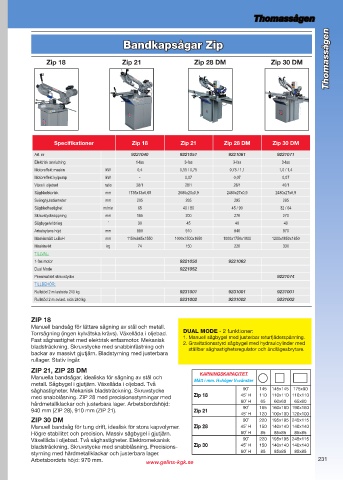

Page 231 - 2010-2011

Högtryckstvättar, tillbehör & kem
Thomassågen
Thomassågen

Bandkapsågar Zip

Zip 18 Zip 21 Zip 28 DM Zip 30 DM Högtryckstvättar, tillbehör & kem

Specifikationer Zip 18 Zip 21 Zip 28 DM Zip 30 DM
Art. nr 9221040 9221051 9221061 9221071
Elektrisk anslutning 1-fas 3-fas 3-fas 3-fas
Motoreffekt maskin kW 0,4 0,55 / 0,75 0,75 / 1,1 1,0 / 1,4
Motoreffekt kylpump kW - 0,07 0,07 0,07
Växel i oljebad ratio 28/1 28/1 28/1 40/1
Sågbladstorlek mm 1735x13x0,65 2080x20x0,9 2480x27x0,9 2480x27x0,9
Svänghjulsdiameter mm 205 265 295 295
Sågbladhastighet m/min 65 40 / 80 45 / 90 32 / 64
Skruvstycksöppning mm 185 200 270 270
Sågbygelvridning ˚ 30 45 40 40
Arbetsytans höjd mm 880 910 940 970
Maskinmått LxBxH mm 1150x645x1550 1000x1500x1650 1000x1750x1800 1200x1850x1850
Maskinvikt kg 74 150 220 330
TILLVAL:
1-fas motor 9221050 9221062
Dual Mode 9221052
Pneumatiskt skruvstycke 9221074
TILLBEHÖR:
Rullstöd 2 m lastsida 240 kg 9231001 9231001 9231001
Rullstöd 2 m avlast. sida 240 kg 9231002 9231002 9231002

ZIP 18
Manuell bandsåg för lättare sågning av stål och metall.
Torrsågning (ingen kylvätska krävs). Växellåda i oljebad. DUAL MODE - 2 funktioner:
Fast såghastighet med elektrisk enfasmotor. Mekanisk 1. Manuell sågbygel med justerbar returfjäderspänning.
2. Gravitationsstyrd sågbygel med hydraulcylinder med
bladsträckning. Skruvstycke med snabbinfästning och ställbar såghastighetsregulator och ändlägesbrytare.
backar av massivt gjutjärn. Bladstyrning med justerbara
rullager. Stativ ingår.
ZIP 21, ZIP 28 DM
KAPNINGSKAPACITET
Manuella bandsågar, idealiska för sågning av stål och Mått i mm. H=höger V=vänster
metall. Sågbygel i gjutjärn. Växellåda i oljebad. Två
såghastigheter. Mekanisk bladsträckning. Skruvstycke 90˚ 145 145x145 175x90
med snabblåsning. ZIP 28 med precisionsstyrningar med Zip 18 45˚ H 110 110x110 110x110
hårdmetallklackar och justerbara lager. Arbetsbordshöjd: 60˚ H 65 60x60 65x60
940 mm (ZIP 28), 910 mm (ZIP 21). Zip 21 90˚ 165 160x160 190x160
45˚ H 120 100x100 120x100
ZIP 30 DM 90˚ 220 195x195 245x115
Manuell bandsåg för tung drift, idealisk för stora kapvolymer. Zip 28 45˚ H 150 140x140 140x140
Högre stabilitet och precision. Massiv sågbygel i gjutjärn. 60˚ H 85 85x85 85x85
Växellåda i oljebad. Två såghastigheter. Elektromekanisk 90˚ 220 195x195 245x115
bladsträckning. Skruvstycke med snabblåsning. Precisions- Zip 30 45˚ H 150 140x140 140x140
styrning med hårdmetallklackar och justerbara lager. 60˚ H 85 85x85 85x85
231
Arbetsbordets höjd: 970 mm. www .gelins-kgk.se 231
