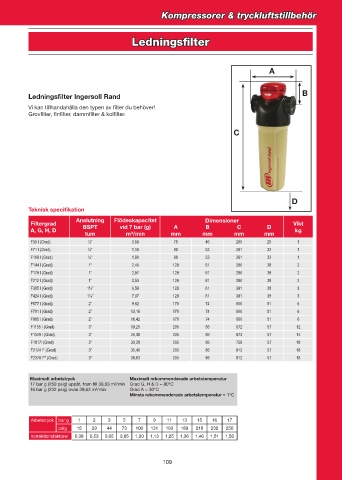

Page 109 - 2013-2014

Kompressorer & tryckluftstillbehör

Ledningsfilter

A

Ledningsfilter Ingersoll Rand B
Vi kan tillhandahålla den typen av filter du behöver!
Grovfilter, finfilter, dammfilter & kolfilter.

C

D
Teknisk specifikation
Anslutning Flödeskapacitet Dimensioner
Filtergrad BSPT vid 7 bar (g) A B C D Vikt
A, G, H, D kg
tum m³/min mm mm mm mm
F35 I (Grad) ½” 0,58 76 46 205 25 1
F71 I (Grad) ¾” 1,18 98 53 261 32 1
F108 I (Grad) ¾” 1,80 98 53 261 32 1
F144 I (Grad) 1” 2,40 129 61 290 38 2
F178 I (Grad) 1” 2,97 129 61 290 38 2
F212 I (Grad) 1” 3,53 129 61 290 38 2
F395 I (Grad) 1½” 6,58 129 61 381 38 3
F424 I (Grad) 1½” 7,07 129 61 381 38 3
F577 I (Grad) 2” 9,62 170 74 500 51 6
F791 I (Grad) 2” 13,18 170 74 500 51 6
F985 I (Grad) 2” 16,42 170 74 500 51 6
F1155 I (Grad) 3” 19,25 205 86 572 57 12
F1529 I (Grad) 3” 25,48 205 86 673 57 14
F1817I (Grad) 3” 30,28 205 86 756 57 16
F2124 I* (Grad) 3” 35,40 205 86 912 57 18
F2378 I** (Grad) 3” 39,63 205 86 912 57 18

Maximalt arbetstryck Maximalt rekommenderade arbetstemperatur
17 bar g (250 psig) uppåt, fram till 39,63 m³/min Grad G, H & D = 80°C
16 bar g (232 psig) ovan 39,63 m³/min Grad A = 30°C
Minsta rekommenderade arbetstemperatur = 1°C

Arbetstryck bar g 1 2 3 5 7 9 11 13 15 16 17
psig 15 29 44 73 100 131 160 189 218 232 250
korrektionsfaktorer 0,38 0,53 0,65 0,85 1,00 1,13 1,25 1,36 1,46 1,51 1,56

109
