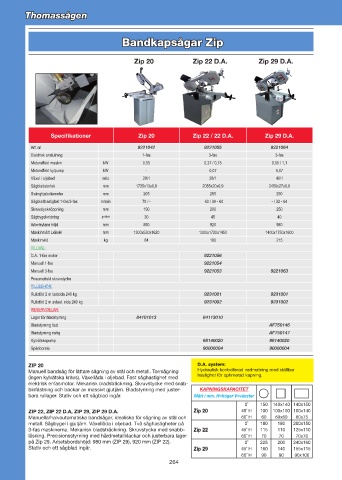

Page 264 - 2013-2014

Thomassågen

Bandkapsågar Zip

Zip 20 Zip 22 D.A. Zip 29 D.A.

Specifikationer Zip 20 Zip 22 / 22 D.A. Zip 29 D.A.
Art. nr 9221042 9221055 9221064
Elektrisk anslutning 1-fas 3-fas 3-fas
Motoreffekt maskin kW 0,55 0,37 / 0,75 0,55 / 1,1
Motoreffekt kylpump kW - 0,07 0,07
Växel i oljebad ratio 28/1 28/1 40/1
Sågbladstorlek mm 1735x13x0,9 2085x20x0,9 2450x27x0,9
Svänghjulsdiameter mm 205 265 290
Sågbladhastighet 1-fas/3-fas m/min 70 / - 60 / 30 - 60 - / 32 - 64
Skruvstycksöppning mm 190 200 250
Sågbygelvridning grader 30 45 40
Arbetsytans höjd mm 850 920 980
Maskinmått LxBxH mm 1300x530x1620 1300x1720x1450 1400x1750x1600
Maskinvikt kg 64 180 215
TILLVAL:
D.A. 1-fas motor 9221056
Manuell 1-fas 9221054
Manuell 3-fas 9221053 9221063
Pneumatiskt skruvstycke
TILLBEHÖR:
Rullstöd 2 m lastsida 240 kg 9231001 9231001
Rullstöd 2 m avlast. sida 240 kg 9231002 9231002
RESERVDELAR:
Lager för bladstyrning 84101013 84113010
Bladstyrning fast AF750146
Bladstyrning rörlig AF750147
Kylvätskepump 88140020 88140020
Spånborste 90000004 90000004

ZIP 20 D.A. system:
Manuell bandsåg för lättare sågning av stål och metall. Torrsågning Hydraulisk kontrollerad nedmatning med ställbar
(ingen kylvätska krävs). Växellåda i oljebad. Fast såghastighet med hastighet för optimerad kapning.
elektrisk enfasmotor. Mekanisk bladsträckning. Skruvstycke med snab-
binfästning och backar av massivt gjutjärn. Bladstyrning med juster- KAPNINGSKAPACITET
bara rullager. Stativ och ett sågblad ingår. Mått i mm. H=höger V=vänster
0˚ 150 140x140 140x150
ZIP 22, ZIP 22 D.A, ZIP 29, ZIP 29 D.A. Zip 20 45˚ H 100 100x100 100x140
Manuella/halvautomatiska bandsågar, idealiska för sågning av stål och 60˚ H 60 60x60 60x75
metall. Sågbygel i gjutjärn. Växellåda i oljebad. Två såghastigheter på 0˚ 180 180 200x150
3-fas maskinerna. Mekanisk bladsträckning. Skruvstycke med snabb- Zip 22 45˚ H 115 110 125x110
låsning. Precisionsstyrning med hårdmetallklackar och justerbara lager 60˚ H 70 70 70x70
på Zip 29. Arbetsbordshöjd: 980 mm (ZIP 29), 920 mm (ZIP 22). 0˚ 225 200 240x160
Stativ och ett sågblad ingår. Zip 29 45˚ H 160 140 155x115
60˚ H 90 90 90x100
264
