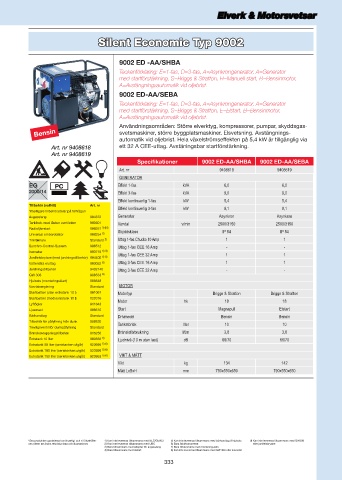

Page 333 - 2013-2014

Elverk & Motorsvetsar

Silent Economic Typ 9002

9002 ED -AA/SHBA
Teckenförklaring: E=1-fas, D=3-fas, A=Asynkrongenerator, A=Generator
med startförstärkning, S=Briggs & Stratton, H=Manuell start, B=Bensinmotor,
A=Avstängningsautomatik vid oljebrist.
9002 ED-AA/SEBA
Teckenförklaring: E=1-fas, D=3-fas, A=Asynkrongenerator, A=Generator
med startförstärkning, S=Briggs & Stratton, E=Elstart, B=Bensinmotor,
A=Avstängningsautomatik vid oljebrist.
Användningsområden: Större elverktyg, kompressorer, pumpar, skyddsgas-
Bensin svetsmaskiner, större byggplatsmaskiner. Elsvetsning. Avstängnings-
automatik vid oljebrist. Hela växelströmseffekten på 5,4 kW är tillgänglig via
Art. nr 9408618 ett 32 A CEE-uttag. Avstäningsbar startförstärkning.
Art. nr 9408619
Specifikationer 9002 ED-AA/SHBA 9002 ED-AA/SEBA
Art. nr 9408618 9408619
GENERATOR
Effekt 1-fas kVA 6,0 6,0
Effekt 3-fas kVA 9,0 9,0
Effekt kontinuerlig 1-fas kW 5,4 5,4
Tillbehör (valfritt) Art. nr Effekt kontinuerlig 3-fas kW 8,1 8,1
Ytterligare tillbehörsdelar på förfrågan
Avgasslang 904872 Generator Asynkron Asynkron
Tanklock med låsbar ventilation 900601 Varvtal v/min 2500/3150 2500/3150
Radiofjärrstart 908257 2) 4) 6) Skyddsklass IP 54 IP 54
Universal omborddator 908254 6)
Timräknare Standard 2) Uttag 1-fas Chucko 10 Amp 1 1
Synchro-Control-System 908512 Uttag 1-fas CEE 16 Amp - -
Isometer 903715 6) 9) Uttag 1-fas CEE 32 Amp 1 1
Jordfelsbrytare (med jordningstillbehör) 904400 6) 8)
Vattentäta eluttag 903052 6) Uttag 3-fas CEE 16 Amp 1 1
Jordningstillbehör 9402146 Uttag 3-fas CEE 32 Amp - -
GW 308 988533 6)
Hjulsats (monteringsklart) 988548
Varvtalsreglering Standard MOTOR
Startbatteri (utan extratank 10 l) 901067 Motortyp Briggs & Stratton Briggs & Stratton
Startbatteri (med extratank 10 l) 020316 Motor hk 18 18
Lyftöglor 911643
Ljusmast 908510 Start Magnapull Elstart
Bärhandtag Standard Drivmedel Bensin Bensin
Tillbehör för påfyllning från dunk 988530 Tankstorlek liter 10 10
Trevägsventil för dunkpåfyllning Standard
Bränsleavtappningstillbehör 915230 Bränsleförbrukning l/tim 3,8 3,8
Extratank 10 liter 900563 6) Ljudnivå (10 m utan last) dB 66/70 66/70
Extratank 50 liter (serietanken utgår) 923995 5) 6)
Extratank 100 liter (serietanken utgår) 923998 5) 6)
Extratank 150 liter (serietanken utgår) 923963 5) 6) VIKT & MÅTT
Vikt kg 134 142
Mått LxBxH mm 790x550x650 790x550x650

Våra produkter uppdateras kontinuerligt och vi förbehåller 1) Kan inte levereras tillsammans med BLC/GE803 5) Kan inte levereras tillsammans med bärhandtag & hjulsats 9) Kan inte levereras tillsammans med GW308
oss rätten att ändra tekniska data och illustrationer. 2) Kan inte levereras tillsammans med UBC 6) Bara fabriksmonterat eller jordfelsbrytare
3) Bara tillsammans med adapter för avgasslang 7) Bara tillsammans med monteringssats
4) Bara tillsammans med elstart 8) Kan inte levereras tillsammans med GW 308 eller isometer
333
