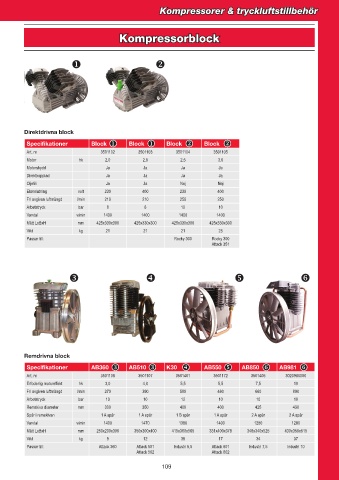

Page 113 - 2014-2015
P. 113
Kompressorer & tryckluftstillbehör
Kompressorer & tryckluftstillbehör
essorblock
Kompr
Kompressorblock
Direktdrivna block
Specifikationer Block Block Block Block
Art. nr 3501102 3501103 3501104 3501105
Motor hk 2,0 2,0 2,5 3,0
Motorskydd Ja Ja Ja Ja
Direktkopplad Ja Ja Ja Ja
Oljefri Ja Ja Nej Nej
Elanslutning volt 230 400 230 400
Fri avgiven luftmängd l/min 210 210 250 250
Arbetstryck bar 8 8 10 10
Varvtal v/min 1400 1400 1400 1400
Mått LxBxH mm 425x330x300 425x330x300 425x330x300 425x330x300
Vikt kg 21 21 21 25
Passar till: Rocky 300 Rocky 300
Attack 351
Remdrivna block
Specifikationer AB360 AB510 K30 AB550 AB850 AB981
Art. nr 3501108 3501107 3501401 3501172 3501405 3020980000
Erfoderlig motoreffekt hk 3,0 4,0 5,5 5,5 7,5 10
Fri avgiven luftmängd l/min 270 390 580 480 660 890
Arbetstryck bar 10 10 12 10 10 10
Remskiva diameter mm 300 350 400 400 425 430
Spår i remskivan 1 A spår 1 A spår 1 B spår 1 A spår 2 A spår 2 A spår
Varvtal v/min 1400 1470 1380 1400 1280 1280
Mått LxBxH mm 250x200x300 350x300x400 415x360x565 331x400x378 348x340x525 430x350x515
Vikt kg 9 12 38 17 34 37
Passar till: Attack 360 Attack 501 Industri 5,5 Attack 601 Industri 7,5 Industri 10
Attack 502 Attack 602
109
