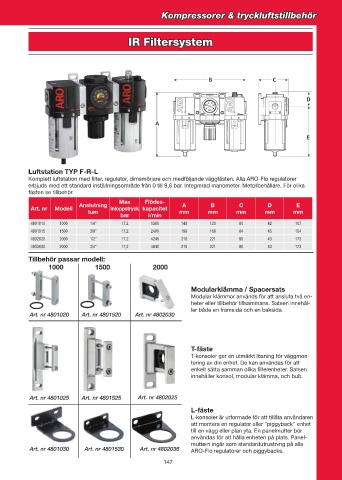

Page 151 - 2016-2017

Kompressorer & tryckluftstillbehör

IR Filtersystem

Luftstation TYP F-R-L
Komplett luftstation med filter, regulator, dimsmörjare och medföljande väggfästen. Alla ARO-Flo regulatorer
erbjuds med ett standard inställningsområde från 0 till 9,6 bar. Integrerad manometer. Metallbehållare. För olika
fästen se tillbehör.
Max Flödes-
Anslutning A B C D E
Art. nr Modell inloppstryck kapacitet
tum mm mm mm mm mm
bar l/min
4801010 1000 1/4” 17,2 1300 149 120 80 42 107
4801515 1500 3/8” 17,2 2400 199 168 84 45 154
4802020 2000 1/2” 17,2 4240 216 221 90 43 173
4803030 2000 3/4” 17,2 4840 216 221 90 43 173

Tillbehör passar modell:
1000 1500 2000

Modularklämma / Spacersats
Modular klämmor används för att ansluta två en-
heter eller tillbehör tillsammans. Satsen innehål-
ler både en framsida och en baksida.
Art. nr 4801020 Art. nr 4801520 Art. nr 4802030

T-fäste
T-konsoler ger en utmärkt lösning för väggmon-
tering av din enhet. De kan användas för att
enkelt sätta samman olika filterenheter. Satsen
innehåller konsol, modular klämma, och bult.

Art. nr 4801025 Art. nr 4801525 Art. nr 4802025

L-fäste
L-konsoler är utformade för att tillåta användaren
att montera en regulator eller ”piggyback” enhet
till en vägg eller plan yta. En panelmutter bör
användas för att hålla enheten på plats. Panel-
muttern ingår som standardutrustning på alla
Art. nr 4801030 Art. nr 4801530 Art. nr 4802036 ARO-Flo regulatorer och piggybacks.
147
