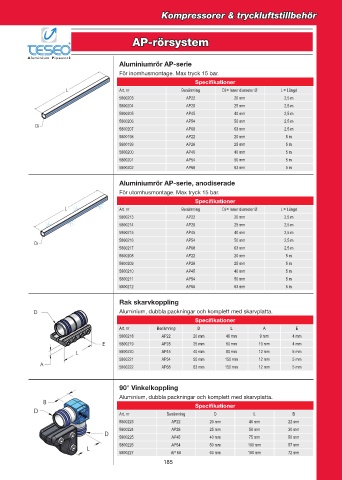

Page 189 - 2016-2017

Kompressorer & tryckluftstillbehör

AP-rörsystem

Aluminiumrör AP-serie

För inomhusmontage. Max tryck 15 bar.
Specifikationer
Art. nr Benämning Di = Inner diameter Ø L = Längd
5800203 AP22 20 mm 2,5 m
5800204 AP28 25 mm 2,5 m
5800205 AP45 40 mm 2,5 m
5800206 AP54 50 mm 2,5 m
5800207 AP68 63 mm 2,5 m
5800198 AP22 20 mm 5 m
5800199 AP28 25 mm 5 m
5800200 AP45 40 mm 5 m
5800201 AP54 50 mm 5 m
5800202 AP68 63 mm 5 m

Aluminiumrör AP-serie, anodiserade
För utomhusmontage. Max tryck 15 bar.
Specifikationer
Art. nr Benämning Di = Inner diameter Ø L = Längd
5800213 AP22 20 mm 2,5 m
5800214 AP28 25 mm 2,5 m
5800215 AP45 40 mm 2,5 m
5800216 AP54 50 mm 2,5 m
5800217 AP68 63 mm 2,5 m
5800208 AP22 20 mm 5 m
5800209 AP28 25 mm 5 m
5800210 AP45 40 mm 5 m
5800211 AP54 50 mm 5 m
5800212 AP68 63 mm 5 m

Rak skarvkoppling
Aluminium, dubbla packningar och komplett med skarvplatta.
Specifikationer
Art. nr Benämning D L A E
5800218 AP22 20 mm 46 mm 9 mm 4 mm
5800219 AP28 25 mm 60 mm 10 mm 4 mm
5800220 AP45 40 mm 80 mm 12 mm 5 mm
5800221 AP54 50 mm 150 mm 12 mm 5 mm
5800222 AP68 63 mm 150 mm 12 mm 5 mm

90° Vinkelkoppling
Aluminium, dubbla packningar och komplett med skarvplatta.
Specifikationer
Art. nr Benämning D L B
5800223 AP22 20 mm 40 mm 22 mm
5800224 AP28 25 mm 50 mm 30 mm
5800225 AP45 40 mm 75 mm 50 mm
5800226 AP54 50 mm 100 mm 57 mm
5800227 AP 68 63 mm 100 mm 72 mm
185
