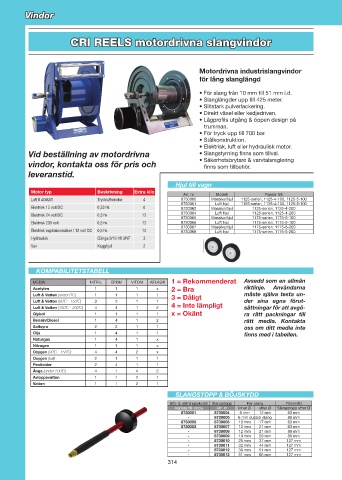

Page 318 - 2016-2017

Vindor

CRI REELS motordrivna slangvindor

Motordrivna industrislangvindor
för lång slanglängd

• För slang från 10 mm till 51 mm i.d.
• Slanglängder upp till 425 meter.
• Slitstark pulverlackering.
• Direkt växel eller kedjedriven.
• Lågprofils utgång & öppen design på
trumman.
• För tryck upp till 700 bar.
• Stålkonstruktion.
• Elektrisk, luft eller hydraulisk motor.
Vid beställning av motordrivna • Slangstyrning finns som tillval.

vindor, kontakta oss för pris och • Säkerhetsbrytare & varvtalsreglering
finns som tillbehör.
leveranstid.
Hjul till vagn
Motor typ Beskrivning Extra kilo
Art. nr Modell Passar till:
Luft # 4GAST Tryckluftsmotor 4 8730060 Massiva hjul 1125-serien, 1125-4-100, 1125-5-100
8730061 Luft hjul 1125-serien, 1125-4-100, 1125-5-100
Elektrisk 12 volt DC 0,33 hk 6 8730062 Massiva hjul 1125-serien, 1125-4-200
Elektrisk 24 volt DC 0,5 hk 12 8730064 Luft hjul 1125-serien, 1125-4-200
8730065 Massiva hjul 1175-serien, 1175-6-100
Elektrisk 230 volt 0,5 hk 12 8730066 Luft hjul 1175-serien, 1175-6-100
8730067 Massiva hjul 1175-serien, 1175-6-200
Elektrisk explosionssäker / 12 volt DC 0,5 hk 12 8730068 Luft hjul 1175-serien, 1175-6-200
Hydraulisk Gänga 9/16-18 UNF 3
Vev Kugghjul 2

KOMPABILITETSTABELL

MEDIA NITRIL EPDM VITON AFLAS® 1 = Rekommenderat Avsedd som en allmän
Acetylen 1 1 1 x 2 = Bra riktlinje. Användarna
Luft & Vatten (under 0˚C) 1 1 1 1 3 = Dåligt måste själva testa un-
Luft & Vatten (90˚C - 150˚C) 3 2 1 1 der sina egna förut-
Luft & Vatten (150˚C - 200˚C) 4 4 1 2 4 = Inte lämpligt sättningar för att avgö-
Glykol 1 1 1 1 x = Okänt ra rätt packningar till
Bensin/Diesel 1 4 1 2 rätt media. Kontakta
Saltsyra 2 2 1 1 oss om ditt media inte
Olja 1 4 1 1 finns med i tabellen.
Naturgas 1 4 1 x
Nitrogen 1 1 1 x
Oxygen (90˚C - 150˚C) 4 4 2 x
Oxygen (kall) 2 1 1 1
Pesticider 2 4 1 1
Ånga (under 200˚C) 4 1 4 2
Avloppsvatten 1 1 1 1
Vatten 1 1 2 1
SLANGSTOPP & BÖJSKYDD

Böj- & nötningsskydd Slangstopp För slang Yttermått
Addera till vinda Art. nr inner Ø ytter Ø Slangstopp ytter Ø
8730001 8730004 6 mm 12 mm 63 mm
- 8730005 6 mm dubbel slang 89 mm
8730002 8730006 10 mm 17 mm 63 mm
8730003 8730007 12 mm 21 mm 63 mm
- 8730008 12 mm 21 mm 89 mm
- 8730009 19 mm 29 mm 89 mm
- 8730010 25 mm 37 mm 127 mm
- 8730011 32 mm 44 mm 127 mm
- 8730012 38 mm 51 mm 127 mm
- 8730013 51 mm 65 mm 127 mm
314
