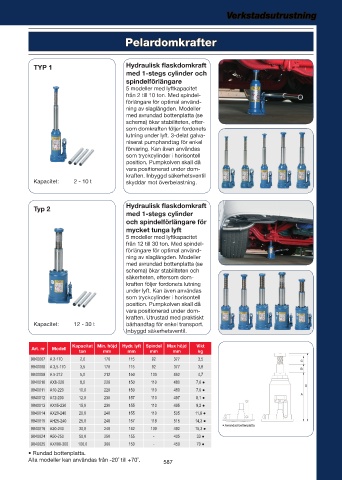

Page 591 - 2016-2017

Verkstadsutrustning

Pelardomkrafter

TYP 1 Hydraulisk flaskdomkraft
med 1-stegs cylinder och
spindelförlängare
5 modeller med lyftkapacitet
från 2 till 10 ton. Med spindel-
förlängare för optimal använd-
ning av slaglängden. Modeller
med avrundad bottenplatta (se
schema) ökar stabiliteten, efter-
som domkraften följer fordonets
lutning under lyft. 3-delat galva-
niserat pumphandtag för enkel
förvaring. Kan även användas
som tryckcylinder i horisontell
position. Pumpkolven skall då
vara positionerad under dom-
kraften. Inbyggd säkerhetsventil
Kapacitet: 2 - 10 t skyddar mot överbelastning.

Typ 2 Hydraulisk flaskdomkraft
med 1-stegs cylinder
och spindelförlängare för
mycket tunga lyft
5 modeller med lyftkapacitet
från 12 till 30 ton. Med spindel-
förlängare för optimal använd-
ning av slaglängden. Modeller
med avrundad bottenplatta (se
schema) ökar stabiliteten och
säkerheten, eftersom dom-
kraften följer fordonets lutning
under lyft. Kan även användas
som tryckcylinder i horisontell
position. Pumpkolven skall då
vara positionerad under dom-
kraften. Utrustad med praktiskt
Kapacitet: 12 - 30 t bärhandtag för enkel transport.
Inbyggd säkerhetsventil.

Kapacitet Min. höjd Hydr. lyft Spindel Max höjd Vikt
Art. nr Modell
ton mm mm mm mm kg
9840007 A 2-170 2,0 170 115 92 377 3,5
9840008 A 3,5-170 3,5 170 115 92 377 3,8
9840009 A 5-212 5,0 212 150 100 462 4,7
9840010 AX8-220 8,0 220 150 110 480 7,0 ●
9840011 A10-220 10,0 220 150 110 480 7,0 ●
9840012 A12-230 12,0 230 157 110 497 8,1 ●
9840013 AX15-230 15,0 230 155 110 495 9,2 ●
9840014 AX20-240 20,0 240 155 110 505 11,8 ●
9840015 AH25-240 25,0 240 157 118 515 14,3 ●
9840016 A30-240 30,0 240 142 100 482 15,3 ●
9840024 A50-250 50,0 250 155 - 405 33 ●
9840025 AX100-300 100,0 300 150 - 450 70 ●
• Rundad bottenplatta.
Alla modeller kan användas från -20˚ till +70˚. 587
