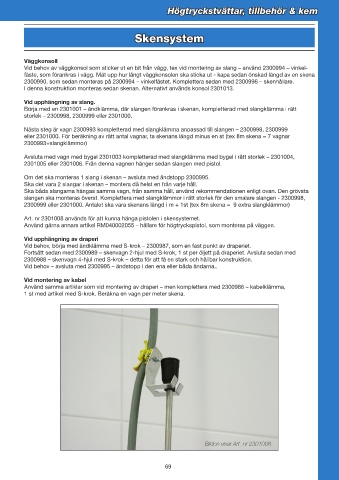

Page 73 - 2018-2019

Högtryckstvättar , tillbehör & kem
Högtryckstvättar, tillbehör & kem

Skensystem
Skensystem

Väggkonsoll
Vid behov av väggkonsol som sticker ut en bit från vägg, tex vid montering av slang – använd 2300994 – vinkel-
fäste, som förankras i vägg. Mät upp hur långt väggkonsolen ska sticka ut - kapa sedan önskad längd av en skena
2300990, som sedan monteras på 2300994 – vinkelfästet. Komplettera sedan med 2300996 – skenhållare.
I denna konstruktion monteras sedan skenan. Alternativt används konsol 2301013.

Vid upphängning av slang.
Börja med en 2301001 – ändklämma, där slangen förankras i skenan, kompletterad med slangklämma i rätt
storlek – 2300998, 2300999 eller 2301000.

Nästa steg är vagn 2300993 kompletterad med slangklämma anpassad till slangen – 2300998, 2300999
eller 2301000. För beräkning av rätt antal vagnar, ta skenans längd minus en st (tex 8m skena = 7 vagnar
2300993+slangklämmor)

Avsluta med vagn med bygel 2301003 kompletterad med slangklämma med bygel i rätt storlek – 2301004,
2301005 eller 2301006. Från denna vagnen hänger sedan slangen med pistol.

Om det ska monteras 1 slang i skenan – avsluta med ändstopp 2300995.
Ska det vara 2 slangar i skenan – montera då helst en från varje håll.
Ska båda slangarna hängas samma vagn, från samma håll, använd rekommendationen enligt ovan. Den grövsta
slangen ska monteras överst. Komplettera med slangklämmor i rätt storlek för den smalare slangen - 2300998,
2300999 eller 2301000. Antalet ska vara skenans längd i m + 1st (tex 8m skena = 9 extra slangklämmor)

Art. nr 2301008 används för att kunna hänga pistolen i skensystemet.
Använd gärna annars artikel RM040002055 – hållare för högtryckspistol, som monteras på väggen.

Vid upphängning av draperi
Vid behov, börja med ändklämma med S-krok – 2300987, som en fast punkt av draperiet.
Fortsätt sedan med 2300989 – skenvagn 2-hjul med S-krok, 1 st per öljett på draperiet. Avsluta sedan med
2300988 – skenvagn 4-hjul med S-krok – detta för att få en stark och hållbar konstruktion.
Vid behov – avsluta med 2300995 – ändstopp i den ena eller båda ändarna..

Vid montering av kabel
Använd samma artiklar som vid montering av draperi – men komplettera med 2300986 – kabelklämma,
1 st med artikel med S-krok. Beräkna en vagn per meter skena.

Bilden visar Art. nr 2301008.

69
