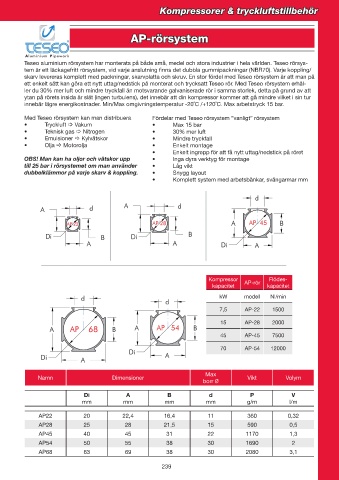

Page 243 - 2019-2020

Kompressorer & tryckluftstillbehör
Kompressorer & tryckluftstillbehör

AP-rörsystem
AP-rörsystem

Teseo aluminium rörsystem har monterats på både små, medel och stora industrier i hela världen. Teseo rörsys-
tem är ett läckagefritt rörsystem, vid varje anslutning finns det dubbla gummipackningar (NBR70). Varje koppling/
skarv levereras komplett med packningar, skarvplatta och skruv. En stor fördel med Teseo rörsystem är att man på
ett enkelt sätt kan göra ett nytt uttag/nedstick på monterat och trycksatt Teseo rör. Med Teseo rörsystem erhål-
ler du 30% mer luft och mindre tryckfall än motsvarande galvaniserade rör i samma storlek, detta på grund av att
ytan på rörets insida är slät (ingen turbulens), det innebär att din kompressor kommer att gå mindre vilket i sin tur
innebär lägre energikostnader. Min/Max omgivningstemperatur -20˚C /+120˚C. Max arbetstryck 15 bar.

Med Teseo rörsystem kan man distribuera Fördelar med Teseo rörsystem ”vanligt” rörsystem
• Tryckluft  Vakum • Max 15 bar
• Teknisk gas  Nitrogen • 30% mer luft
• Emulsioner  Kylvätskor • Mindre tryckfall
• Olja  Motorolja • Enkelt montage
• Enkelt ingrepp för att få nytt uttag/nedstick på röret
OBS! Man kan ha oljor och vätskor upp • Inga dyra verktyg för montage
till 25 bar i rörsystemet om man använder • Låg vikt
dubbelklämmor på varje skarv & koppling. • Snygg layout
• Komplett system med arbetsbänkar, svängarmar mm

Kompressor Flödes-
kapacitet AP-rör kapacitet
kW modell Nl/min

7,5 AP-22 1500

15 AP-28 2000

45 AP-45 7500

70 AP-54 12000

Max
Namn Dimensioner Vikt Volym
borr Ø

Di A B d P V
mm mm mm mm g/m l/m

AP22 20 22,4 16,4 11 360 0,32
AP28 25 28 21,5 15 590 0,5
AP45 40 45 31 22 1170 1,3
AP54 50 55 38 30 1690 2
AP68 63 69 38 30 2080 3,1

239
