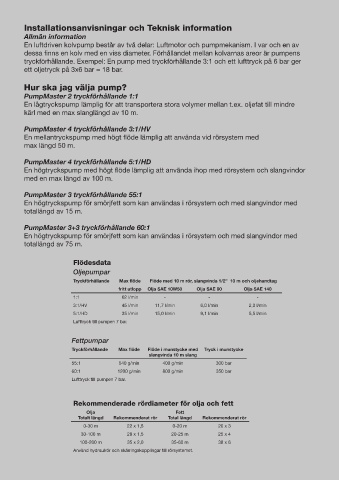

Installationsanvisningar och Teknisk information
Allmän information
En luftdriven kolvpump består av två delar: Luftmotor och pumpmekanism. I var och en av
dessa finns en kolv med en viss diameter. Förhållandet mellan kolvarnas areor är pumpens
tryckförhållande. Exempel: En pump med tryckförhållande 3:1 och ett lufttryck på 6 bar ger
ett oljetryck på 3x6 bar = 18 bar.

Hur ska jag välja pump?
PumpMaster 2 tryckförhållande 1:1
En lågtryckspump lämplig för att transportera stora volymer mellan t.ex. oljefat till mindre
kärl med en max slanglängd av 10 m.

PumpMaster 4 tryckförhållande 3:1/HV
En mellantryckspump med högt flöde lämplig att använda vid rörsystem med
max längd 50 m.

PumpMaster 4 tryckförhållande 5:1/HD
En högtryckspump med högt flöde lämplig att använda ihop med rörsystem och slangvindor
med en max längd av 100 m.

PumpMaster 3 tryckförhållande 55:1
En högtryckspump för smörjfett som kan användas i rörsystem och med slangvindor med
totallängd av 15 m.

PumpMaster 3+3 tryckförhållande 60:1
En högtryckspump för smörjfett som kan användas i rörsystem och med slangvindor med
totallängd av 75 m.

Flödesdata
Oljepumpar
Tryckförhållande Max flöde Flöde med 10 m rör, slangvinda 1/2” 10 m och oljehandtag
fritt utlopp Olja SAE 10W50 Olja SAE 90 Olja SAE 140
1:1 62 l/min - - -
3:1/HV 45 l/min 11,7 l/min 6,0 l/min 2,0 l/min
5:1/HD 35 l/min 15,0 l/min 9,1 l/min 5,5 l/min
Lufttryck till pumpen 7 bar.

Fettpumpar
Tryckförhållande Max flöde Flöde i munstycke med Tryck i munstycke
slangvinda 10 m slang
55:1 540 g/min 400 g/min 300 bar
60:1 1200 g/min 800 g/min 350 bar
Lufttryck till pumpen 7 bar.

Rekommenderade rördiameter för olja och fett
Olja Fett
Totalt längd Rekommenderat rör Total längd Rekommenderat rör
0-30 m 22 x 1,5 0-20 m 20 x 3
30-100 m 28 x 1,5 20-25 m 25 x 4
100-200 m 35 x 2,0 35-60 m 38 x 6
Använd hydraulrör och skärringskopplingar till rörsystemet.
