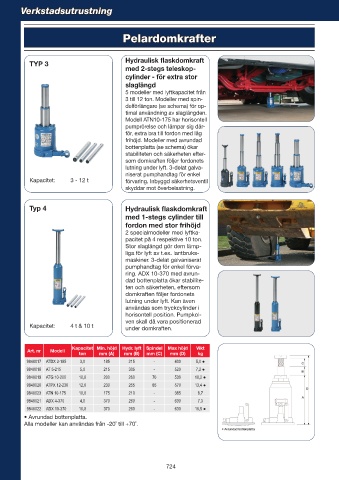

Page 728 - 2019-2020

Verkstadsutrustning
V erkstadsutrustning

Pelardomkrafter
Pelar domkrafter

TYP 3 Hydraulisk flaskdomkraft
med 2-stegs teleskop-
cylinder - för extra stor
slaglängd
5 modeller med lyftkapacitet från
3 till 12 ton. Modeller med spin-
delförlängare (se schema) för op-
timal användning av slaglängden.
Modell ATN10-175 har horisontell
pumprörelse och lämpar sig där-
för, extra bra till fordon med låg
frihöjd. Modeller med avrundad
bottenplatta (se schema) ökar
stabiliteten och säkerheten efter-
som domkraften följer fordonets
lutning under lyft. 3-delat galva-
niserat pumphandtag för enkel
Kapacitet: 3 - 12 t förvaring. Inbyggd säkerhetsventil
skyddar mot överbelastning.

Typ 4 Hydraulisk flaskdomkraft
med 1-stegs cylinder till
fordon med stor frihöjd
2 specialmodeller med lyftka-
pacitet på 4 respektive 10 ton.
Stor slaglängd gör dem lämp-
liga för lyft av t.ex. lantbruks-
maskiner. 3-delat galvaniserat
pumphandtag för enkel förva-
ring. ADX 10-370 med avrun-
dad bottenplatta ökar stabilite-
ten och säkerheten, eftersom
domkraften följer fordonets
lutning under lyft. Kan även
användas som tryckcylinder i
horisontell position. Pumpkol-
ven skall då vara positionerad
Kapacitet: 4 t & 10 t under domkraften.

Kapacitet Min. höjd Hydr. lyft Spindel Max höjd Vikt
Art. nr Modell
ton mm (A) mm (B) mm (C) mm (D) kg
9840017 ATDX 3-185 3,0 185 215 - 400 5,0 ●
9840018 AT 5-215 5,0 215 305 - 520 7,2 ●
9840019 ATG 10-200 10,0 200 260 70 530 10,2 ●
9840020 ATPX 12-230 12,0 230 255 85 570 13,4 ●
9840023 ATN 10-175 10,0 175 210 - 385 8,7
9840021 ADX 4-370 4,0 370 260 - 630 7,3
9840022 ADX 10-370 10,0 370 260 - 630 10,5 ●
• Avrundad bottenplatta.
Alla modeller kan användas från -20˚ till +70˚.

724
