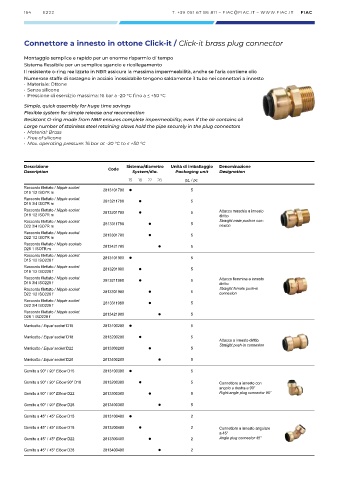

154 E222 T. +39 051 67 86 811 – FIAC@FIAC.IT – WWW.FIAC.IT FIAC

Connettore a innesto in ottone Click-it / Click-it brass plug connector

Montaggio semplice e rapido per un enorme risparmio di tempo
Sistema flessibile per un semplice sgancio e ricollegamento
Il resistente o-ring realizzato in NBR assicura la massima impermeabilità, anche se l’aria contiene olio
Numerose staffe di sostegno in acciaio inossidabile tengono saldamente il tubo nei connettori a innesto
• Materiale: Ottone
• Senza silicone
• Pressione di esercizio massima: 16 bar a -20 °C fino a ≤ +50 °C
Simple, quick assembly for huge time savings
Flexible system for simple release and reconnection
Resistant O-ring made from NBR ensures complete impermeability, even if the air contains oil
Large number of stainless steel retaining claws hold the pipe securely in the plug connectors
• Material: Brass
• Free of silicone
• Max. operating pressure: 16 bar at -20 °C to ≤ +50 °C

Descrizione Code Sistema/diametro Unità di imballaggio Denominazione
Description System/dia. Packaging unit Designation
15 18 22 28 pz. / pc.
Raccordo filettato / Nipple socket 2813101780 • 5
D15 1/2 ISO7R m
Raccordo filettato / Nipple socket 2813211780 • 5
D18 3/4 ISO7R m
Raccordo filettato / Nipple socket 2813201780 • 5 Attacco maschio a innesto
D18 1/2 ISO7R m diritto
Raccordo filettato / Nipple socket 2813311780 • 5 Straight male push-in con-
D22 3/4 ISO7R m nexion
Raccordo filettato / Nipple socket 2813301780 • 5
D22 1/2 ISO7R m
Raccordo filettato / Nipple socketo 2813421780 • 5
D28 1 ISO7R m
Raccordo filettato / Nipple socket 2813101980 • 5
D15 1/2 ISO228 f
Raccordo filettato / Nipple socket 2813201980 • 5
D18 1/2 ISO228 f
Raccordo filettato / Nipple socket 2813211980 • 5 Attacco femmina a innesto
D18 3/4 ISO228 f diritto
Raccordo filettato / Nipple socket 2813301980 • 5 Straight female push-in
D22 1/2 ISO228 f connexion
Raccordo filettato / Nipple socket 2813311980 • 5
D22 3/4 ISO228 f
Raccordo filettato / Nipple socket 2813421980 • 5
D28 1 ISO228 f
Manicotto / Equal socket D15 2813100280 • 5
Manicotto / Equal socket D18 2813200280 • 5
Attacco a innesto diritto
Manicotto / Equal socket D22 2813300280 • 5 Straight push-in connexion
Manicotto / Equal socket D28 2813400280 • 5

Gomito a 90° / 90° Elbow D15 2813100380 • 5
Gomito a 90° / 90° Elbow 90° D18 2813200380 • 5 Connettore a innesto con
angolo a destra a 90°
Gomito a 90° / 90° Elbow D22 2813300380 • 5 Right-angle plug connector 90°
Gomito a 90° / 90° Elbow D28 2813400380 • 5

Gomito a 45° / 45° Elbow D15 2813100480 • 2
Gomito a 45° / 45° Elbow D18 2813200480 • 2 Connettore a innesto angolare
a 45°
Gomito a 45° / 45° Elbow D22 2813300480 • 2 Angle plug connector 45°
Gomito a 45° / 45° Elbow D28 2813400480 • 2
