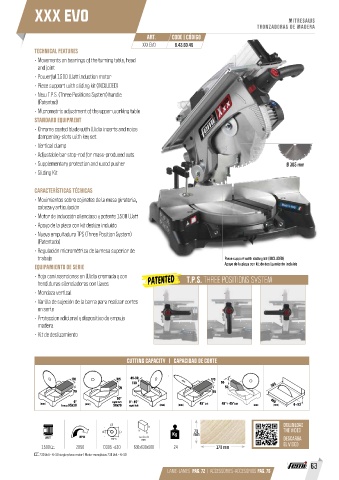

Page 63 - Femi

XXX EVO

MITRESAWS
TRONZADORAS DE MADERA
ART. CODE | CÓDIGO
XXX EVO 8.43.60.45
TECHNICAL FEATURES
• Movements on bearings of the turning table, head
and joint
• Powerful 1500 Watt induction motor
• Piece support with sliding kit (INCLUDED)
• New T.P.S. (Three Positions System) handle
(Patented)
• Micrometric adjustment of the upper working table
STANDARD EQUIPMENT
• Chrome coated blade with Widia inserts and noise
dampening-slots with key set.
• Vertical clamp
• Adjustable bar stop-rod for mass-produced cuts.
• Supplementary protection and wood pusher Ø 305 mm
• Sliding Kit

CARACTERÍSTICAS TÉCNICAS
• Movimientos sobre cojinetes de la mesa giratoria,
cabeza y articulación
• Motor de inducción silencioso y potente 1500 Watt
• Apoyo de la pieza con kit deslize incluido
• Nueva empuñadura TPS (Three Position System)
(Patentado)
• Regulación micrométrica de la mesa superior de
trabajo Piece support with sliding kit (INCLUDED)
EQUIPAMIENTO DE SERIE Apoyo de la pieza con kit de deslizamiento incluido
• Hoja con inserciones en Widia cromada y con T.P.S. THREE POSITIONS SYSTEM
hendiduras silenciadoras con liaves PATENTED
• Mordaza vertical
• Varilla de sujeción de la barra para realizar cortes
en serie
• Proteccion adicional y dispositivo de empuje
madera.
• Kit de deslizamiento

CUTTING CAPACITY | CAPACIDAD DE CORTE

°°°

°
°°
°
° ° ° °°° / °
°
°°
°°
°°°
°
°

/ / / /
/

°+°+

°°
÷ ÷ ÷
(
( ( ()) ( )) ) ( ) ( ()) ( )) ) / ( ) ( ()) ( )) ) ( ) ( () ( )) )
°
° ° °
°+
° ( ) ( ()) ( )) ) ( ) ( ()) ( )) ) ÷
÷÷

°+
° °+
° °+
°
°
°
(
(
( )

(
(
(
(

(
(
(

( )
/ / / /

/

Ø DOWNLOAD
h
70
d D a b Kg mm THE VIDEO
WATT mm a x b x h DESCARGA
mm
1500 1~ 2850 D305 -d30 630x630x500 24 170 mm EL VIDEO
1~ 230 Volt – Hz 50 single-phase motor | Motor monofásico 230 Volt – Hz 50
63
LAME-LAMES PAG. 72 | ACCESSORIES-ACCESORIOS PAG. 75
