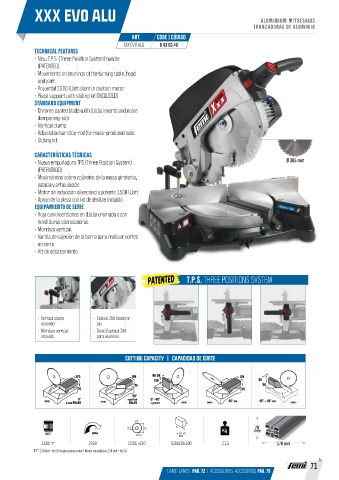

Page 71 - Femi

XXX EVO ALU

ALUMINIUM MITRESAWS
TRONZADORAS DE ALUMINIO
ART. CODE | CÓDIGO
XXX EVO ALU 8.43.60.46
TECHNICAL FEATURES
• New T.P.S. (Three Position System) handle
(PATENTED)
• Movements on bearings of the turning table, head
and joint.
• Powerful 1500 Watt silent in duction motor.
• Piece support with sliding kit (INCLUDED)
STANDARD EQUIPMENT
• Chrome coated blade with Widia inserts and noise
dampening-slot.
• Vertical clamp.
• Adjustable bar stop-rod for mass-produced cuts.
• Sliding kit.

CARACTERÍSTICAS TÉCNICAS
• Nueva empuñadura TPS (Three Position System) Ø 305 mm
(PATENTADO)
• Movimientos sobre cojinetes de la mesa giratoria,
cabeza y articulaciòn.
• Motor de inducciòn silencioso y potente 1500 Watt.
• Apoyo de la pieza con kit de deslize incluido.
EQUIPAMIENTO DE SERIE
• Hoja con inserciones en Widia cromada y con
hendiduras silenciadoras.
• Mordaza vertical.
• Varilla de sujeciòn de la barra para realizar cortes
en serie.
• Kit de deslizamiento.

PATENTED T.P.S. THREE POSITIONS SYSTEM

• Vertical clamp • Special Z84 blade for
included alu
• Mordaza vertical • Disco Especial Z84
incluida para aluminio

CUTTING CAPACITY | CAPACIDAD DE CORTE

° ° ° ° °
° ° ° ° ° / / °
° °
°
°
°
°
/ °
°°
/
/
( )

°
°+
°
( ) ( ) ( ) ( ) ( ) ( ) ( ) / / ( ) / ( )( ) ( ) ( )( ) ( )( ) ( )
°

°
°+
° °+
°
°+
( ) ( ) ( ) ( ) ) ÷ ( ) ÷ ÷ ( ) ÷ ÷

°

°

( )

( )
( )
(
( )

°+
° ° ( )
( )

/
/

Ø h
70
d D a b Kg mm
WATT mm a x b x h
mm
1500 1~ 2850 D305 -d30 630x630x500 21,5 170 mm
1~ 230 Volt – Hz 50 single-phase motor | Motor monofásico 230 Volt – Hz 50
71
LAME-LAMES PAG. 72 | ACCESSORIES-ACCESORIOS PAG. 75
