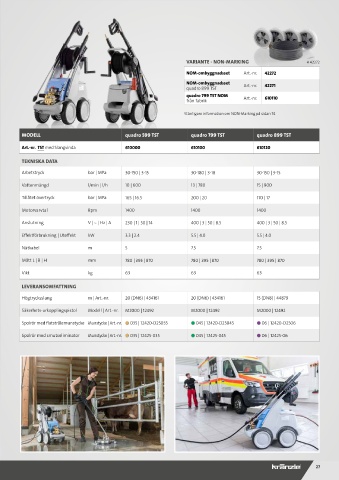

Page 27 - Kraenzle_2021

HÖGTRYCKSTVÄTTAR | KALLVATTEN

medelstora quadro-maskinerna

VARIANTE - NON-MARKING # 42272
KOMFORTABEL SLANGVINDA (TST)
utrymmeseffektiv förvaring av NOM-ombyggnadsset Art.-nr. 42272
högtrycksslangen – med fällbar vev NOM-ombyggnadsset
quadro 899 TST Art.-nr. 42271
quadro 799 TST NOM
från fabrik Art.-nr. 610110

Ytterligare information om NON-Marking på sidan 74
FÖRVARINGSSYSTEM
praktiska hållare för högtrycks-
pistolen och rengöringslansarna
MODELL quadro 599 TST quadro 799 TST quadro 899 TST

Art.-nr. TST med Slangvinda 610000 610100 610120

TEKNISKA DATA
Arbetstryck bar | MPa 30-150 | 3-15 30-180 | 3-18 30-150 | 3-15
VATTENTANK MANOMETER AV ROSTFRITT STÅL Vattenmängd l/min | l/h 10 | 600 13 | 780 15 | 900
Förhindrar skador på högtrycks- enkel läsning av manometern
pumpen vid vattenbrist Tillåtet övertryck bar | MPa 165 | 16.5 200 | 20 170 | 17

Motorvarvtal Rpm 1400 1400 1400

SLAGSKYDD Anslutning V | | Hz | A 230 | 1 | 50 | 14 400 | 3 | 50 | 8.5 400 | 3 | 50 | 8.5
~
skyddar högtrycks-
pumpen mot skador Effektförbrukning | Uteffekt kW 3.3 | 2.4 5.5 | 4.0 5.5 | 4.0

Nätkabel m 5 7.5 7.5
Mått L | B | H mm 780 | 395 | 870 780 | 395 | 870 780 | 395 | 870

Vikt kg 63 63 63

LEVERANSOMFATTNING

Högtrycksslang m | Art.-nr. 20 (DN6) | 434161 20 (DN6) | 434161 15 (DN8) | 44879
Säkerhets-urkopplingspistol Modell | Art.-nr. M2000 | 12492 M2000 | 12492 M2000 | 12492

● 045 | 12420-D25045

Spolrör med flatstrålemunstycke Munstycke | Art.-nr. ● ● 035 | 12420-D25035 ● ● ● 06 | 12420-D2506

● 045 | 12425-045

ROTO-MOLD-RAM AV EN ENSTAKA DEL Spolrör med smutseliminator Munstycke | Art.-nr. ● ● 035 | 12425-035 ● ● ● 06 | 12425-06
praktiskt taget oförstörbar
plastkapsling
# 610120 quadro 899 TST
► TILLBEHÖR | från sidan 64

UTRUSTNING
■ Snabbkopplingssystem D12
■ Totalstoppsystem med fördröjd motorfrånkoppling ■ Insugning av rengöringsmedel
■ Säkerhetsfrånslagning ■ Parkeringsbroms
■ Tryckreglering ■ Vattentank: Volym 10 l

26 27
