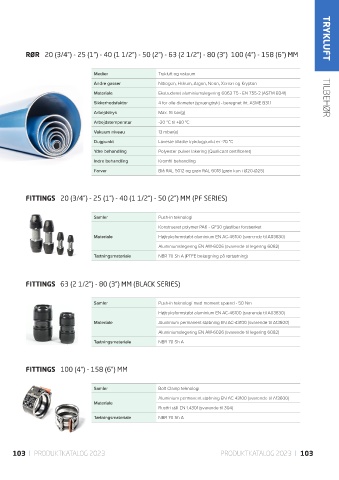

RØR 20 (3/4”) - 25 (1”) - 40 (1 1/2”) - 50 (2”) - 63 (2 1/2”) - 80 (3”) 100 (4”) - 158 (6”) MM TRYKLUFT

Medier Trykluft og vakuum

Andre gasser Nitrogen, Helium, Argon, Neon, Xenon og Krypton
Materiale Ekstruderet aluminiumslegering 6063 T5 - EN 755-2 (ASTM B241)
Sikkerhedsfaktor 4 for alle diameter (sprængtryk) - beregnet iht. ASME B31.1 TILBEHØR
Arbejdstryk Max. 16 bar(g)
Arbejdstemperatur -20 °C til +80 °C
Vakuum niveau 13 mbar(a)
Dugpunkt Laveste tilladte trykdugpunkt er -70 °C
Ydre behandling Polyester pulver lakering (Qualicoat certificeret)
Indre behandling Kromfri behandling

Farver Blå RAL 5012 og grøn RAL 6018 (grøn kun i Ø20-Ø25)

FITTINGS 20 (3/4”) - 25 (1”) - 40 (1 1/2”) - 50 (2”) MM (PF SERIES)

Samler Push-in teknologi
Konstrueret polymer PA6 - GF30 glasfiber forstærket
Materiale Højtryksformstøbt aluminium EN AC-46100 (svarende til A03830)
Aluminiumslegering EN AW-6026 (svarende til legering 6082)
Tætningsmateriale NBR 70 Sh A (PTFE belægning på rørtætning)

FITTINGS 63 (2 1/2”) - 80 (3”) MM (BLACK SERIES)

Samler Push-in teknologi med moment spænd - 50 Nm
Højtryksformstøbt aluminium EN AC-46100 (svarende til A03830)
Materiale Aluminium permanent støbning EN AC-43100 (svarende til A13600)
Aluminiumslegering EN AW-6026 (svarende til legering 6082)
Tætningsmateriale NBR 70 Sh A

FITTINGS 100 (4”) - 158 (6”) MM

Samler Bolt Clamp teknologi
Aluminium permanent støbning EN AC-43100 (svarende til A13600)
Materiale
Rustfri stål EN 1.4301 (svarende til 304)
Tætningsmateriale NBR 70 Sh A
