Högtryckstvättar, tillbehör & kem
Högtryckstvättar, tillbehör & kem

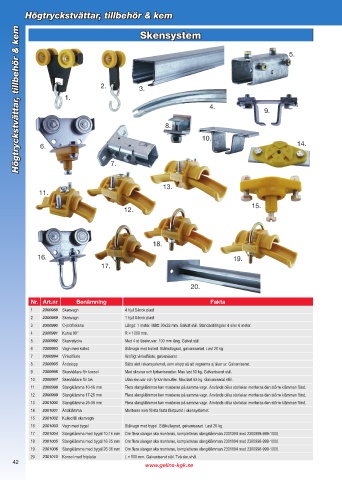

Skensystem
5.
2. 3.
1.
4.
9.
8.
10.
6. 14.
7.
13.
11.
15.
12.
18.
16. 19.
17.
20.
Nr. Art.nr Benämning Fakta
1 2300988 Skenvagn 4 hjul S-krok plast
2 2300989 Skenvagn 1 hjul S-krok plast
3 2300990 C-profilskena Längd: 1 meter. Mått: 30x32 mm. Galvat stål. Standardlängder 4 eller 6 meter.
4 2300991 Kurva 90° R = 1000 mm.
5 2300992 Skarvstycke Med 4 st låsskruvar. 100 mm lång. Galvat stål.
6 2300993 Vagn med kulled Stålvagn med kulled. Stålkullagrad, galvaniserad. Last 20 kg.
7 2300994 Vinkelfäste Kraftigt vinkelfäste, galvaniserat.
8 2300995 Ändstopp Sätts sist i skensystemet, som stopp så att vagnarna ej åker ur. Galvaniserat.
9 2300996 Skenhållare för konsol Med skruvar och fyrkantsmutter. Max last 63 kg. Galvaniserat stål.
10 2300997 Skenhållare för tak Utan skruvar och fyrkantsmutter. Max last 63 kg. Galvaniserat stål.
11 2300998 Slangklämma 10-16 mm Flera slangklämmor kan monteras på samma vagn. Används olika storlekar monteras den större klämman först.
12 2300999 Slangklämma 17-25 mm Flera slangklämmor kan monteras på samma vagn. Används olika storlekar monteras den större klämman först.
13 2301000 Slangklämma 26-36 mm Flera slangklämmor kan monteras på samma vagn. Används olika storlekar monteras den större klämman först.
14 2301001 Ändklämma Monteras som första fasta fästpunkt i skensystemet.
15 2301002 Kulled till skenvagn
16 2301003 Vagn med bygel Stålvagn med bygel. Stålkullagrad, galvaniserad. Last 20 kg.
17 2301004 Slangklämma med bygel 10-16 mm Om flera slangar ska monteras, kompletteras slangklämman 2301004 med 2300998-999-1000.
18 2301005 Slangklämma med bygel 16-25 mm Om flera slangar ska monteras, kompletteras slangklämman 2301004 med 2300998-999-1000.
19 2301006 Slangklämma med bygel 26-36 mm Om flera slangar ska monteras, kompletteras slangklämman 2301004 med 2300998-999-1000.
20 2301010 Konsol med fotplatta L = 500 mm. Galvaniserat stål. Två skruvhål.
