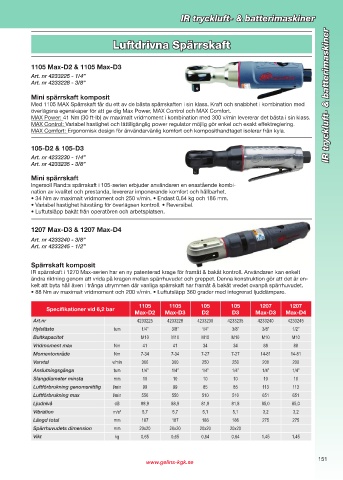

Page 151 - 2010-2011

IR tryckluft- & batterimaskiner

Luftdrivna Spärrskaft

1105 Max-D2 & 1105 Max-D3
Art. nr 4233225 - 1/4”
Art. nr 4233228 - 3/8”

Mini spärrskaft komposit IR tryckluft- & batterimaskiner
Med 1105 MAX Spärrskaft får du ett av de bästa spärrskaften i sin klass. Kraft och snabbhet i kombination med
överlägsna egenskaper för att ge dig Max Power, MAX Control och MAX Comfort.
MAX Power: 41 Nm (30 ft-lb) av maximalt vridmoment i kombination med 300 v/min levererar det bästa i sin klass.
MAX Control: Variabel hastighet och lättillgänglig power regulator möjlig gör enkel och exakt effektreglering.
MAX Comfort: Ergonomisk design för änvändarvänlig komfort och komposithandtaget isolerar från kyla.

105-D2 & 105-D3
Art. nr 4233230 - 1/4”
Art. nr 4233235 - 3/8”

Mini spärrskaft
Ingersoll Rand:s spärrskaft i 105-serien erbjuder användaren en enastående kombi-
nation av kvalitet och prestanda, levererar imponerande komfort och hållbarhet.
• 34 Nm av maximalt vridmoment och 250 v/min. • Endast 0,64 kg och 186 mm.
• Variabel hastighet hävstång för överlägsen kontroll. • Reversibel.
• Luftutsläpp bakåt från operatören och arbetsplatsen.

1207 Max-D3 & 1207 Max-D4

Art. nr 4233240 - 3/8”
Art. nr 4233245 - 1/2”

Spärrskaft komposit
IR spärrskaft i 1270 Max-serien har en ny patenterad krage för framåt & bakåt kontroll. Användaren kan enkelt
ändra riktning genom att vrida på kragen mellan spärrhuvudet och greppet. Denna konstruktion gör att det är en-
kelt att byta håll även i trånga utrymmen där vanliga spärrskaft har framåt & bakåt vredet ovanpå spärrhuvudet.
• 88 Nm av maximalt vridmoment och 200 v/min. • Luftutsläpp 360 grader med integrerad ljuddämpare.

1105 1105 105 105 1207 1207
Specifikationer vid 6,2 bar
Max-D2 Max-D3 D2 D3 Max-D3 Max-D4
Art.nr 4233225 4233228 4233230 4233235 4233240 4233245
Hylsfäste tum 1/4” 3/8” 1/4” 3/8” 3/8” 1/2”
Bultkapacitet M10 M10 M10 M10 M10 M10
Vridmoment max Nm 41 41 34 34 88 88
Momentområde Nm 7-34 7-34 7-27 7-27 14-81 14-81
Varvtal v/min 300 300 250 250 200 200
Anslutningsgänga tum 1/4” 1/4” 1/4” 1/4” 1/4” 1/4”
Slangdiameter minsta mm 10 10 10 10 10 10
Luftförbrukning genomsnittlig l/min 99 99 85 85 113 113
Luftförbrukning max l/min 550 550 510 510 651 651
Ljudnivå dB 88,9 88,9 81,8 81,8 85,0 85,0
Vibration m/s² 5,7 5,7 5,1 5,1 3,2 3,2
Längd total mm 187 187 186 186 275 275
Spärrhuvudets dimension mm 20x20 20x20 20x20 20x20
Vikt kg 0,65 0,65 0,64 0,64 1,45 1,45

151
