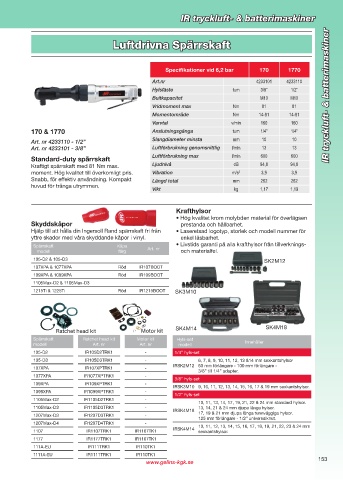

Page 153 - 2010-2011

IR tryckluft- & batterimaskiner

Luftdrivna Spärrskaft

Specifikationer vid 6,2 bar 170 1770

Art.nr 4233101 4233110
Hylsfäste tum 3/8” 1/2”
Bultkapacitet M10 M10 IR tryckluft- & batterimaskiner
Vridmoment max Nm 81 81
Momentområde Nm 14-81 14-81
Varvtal v/min 160 160
170 & 1770 Anslutningsgänga tum 1/4” 1/4”
Art. nr 4233110 - 1/2” Slangdiameter minsta mm 10 10
Art. nr 4233101 - 3/8” Luftförbrukning genomsnittlig l/min 13 13
Standard-duty spärrskaft Luftförbrukning max l/min 600 600
Kraftigt spärrskaft med 81 Nm max. Ljudnivå dB 94,8 94,8
moment. Hög kvalitet till överkomligt pris. Vibration m/s² 3,9 3,9
Snabb, för effektiv användning. Kompakt Längd total mm 262 262
huvud för trånga utrymmen.
Vikt kg 1,17 1,19

Krafthylsor
• Hög kvalitet krom molybden material för överlägsen
Skyddskåpor prestanda och hållbarhet.
Hjälp till att hålla din Ingersoll Rand spärrskaft fri från • Laseretsad logotyp, storlek och modell nummer för
yttre skador med våra skyddande kåpor i vinyl. enkel läsbarhet.
Spärrskaft Kåpa Art. nr • Livstids garanti på alla krafthylsor från tillverknings-
modell färg och materialfel.
105-D2 & 105-D3 SK2M12
107XPA & 1077XPA Röd IR107BOOT
109XPA & 1099XPA Röd IR109BOOT
1105Max-D2 & 1105Max-D3
1215Ti & 1225Ti Röd IR1215BOOT SK3M10

Ratchet head kit Motor kit SK4M14 SK4M18
Spärrskaft Ratchet head kit Motor kit Hyls-set
modell Art. nr Art. nr modell Innehåller
105-D2 IR105D2TRK1 - 1/4” hyls-set
105-D3 IR105D3TRK1 - 6, 7, 8, 9, 10, 11, 12, 13 &14 mm sexkantshylsor
107XPA IR107XPTRK1 - IRSK2M12 50 mm förlängare - 100 mm förlängare -
3/8” till 1/4” adapter.
1077XPA IR1077XPTRK1 -
3/8” hyls-set
109XPA IR109XPTRK1 -
IRSK3M10 9, 10, 11, 12, 13, 14, 15, 16, 17 & 19 mm sexkantshylsor.
1099XPA IR1099XPTRK1 -
1/2” hyls-set
1105Max-D2 IR1105D2TRK1 -
10, 11, 13, 14, 17, 19, 21, 22 & 24 mm standard hylsor.
1105Max-D3 IR1105D3TRK1 - 13, 14, 21 & 24 mm djupa långa hylsor.
IRSK4M18
1207Max-D3 IR1207D3TRK1 - 17, 19 & 21 mm djupa långa tunnväggiga hylsor.
125 mm förlängare - 1/2” universalknut.
1207Max-D4 IR1207D4TRK1 -
IRSK4M14 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 21, 22, 23 & 24 mm
1107 IR1107TRK1 IR1107TK1 sexkantshylsor.
1177 IR1177TRK1 IR1107TK1
111A-EU IR111TRK1 IR110TK1
1111A-EU IR1111TRK1 IR110TK1
www.gelins-kgk.se 153
