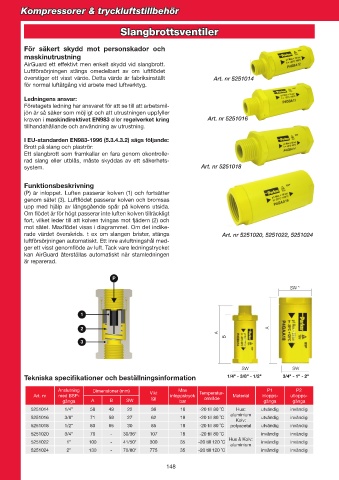

Kompressorer & tryckluftstillbehör
Kompressorer & tryckluftstillbehör

Slangbrottsventiler
ottsventiler
Slangbr
För säkert skydd mot personskador och
maskinutrustning
AirGuard ett effektivt men enkelt skydd vid slangbrott.
Luftförsörjningen stängs omedelbart av om luftflödet
överstiger ett visst värde. Detta värde är fabriksinställt Art. nr 5251014
för normal luftåtgång vid arbete med luftverktyg.

Ledningens ansvar:
Företagets ledning har ansvaret för att se till att arbetsmil-
jön är så säker som möjligt och att utrustningen uppfyller
kraven i maskindirektivet EN983 eller regelverket kring Art. nr 5251016
tillhandahållande och användning av utrustning.

I EU-standarden EN983-1996 (5.3.4.3.2) sägs följande:
Brott på slang och plaströr:
Ett slangbrott som framkallar en fara genom okontrolle-
rad slang eller utblås, måste skyddas av ett säkerhets-
system. Art. nr 5251018

Funktionsbeskrivning
(P) är inloppet. Luften passerar kolven (1) och fortsätter
genom sätet (3). Luftflödet passerar kolven och bromsas
upp med hjälp av längsgående spår på kolvens utsida.
Om flödet är för högt passerar inte luften kolven tillräckligt
fort, vilket leder till att kolven tvingas mot fjädern (2) och
mot sätet. Maxflödet visas i diagrammet. Om det indike-
rade värdet överskrids. t ex om slangen brister, stängs Art. nr 5251020, 5251022, 5251024
luftförsörjningen automatiskt. Ett inre avluftningshål med-
ger ett visst genomflöde av luft. Tack vare ledningstrycket
kan AirGuard återställas automatiskt när stamledningen
är reparerad.

Tekniska specifikationer och beställningsinformation

Anslutning Dimensioner (mm) Max P1 P2
Art. nr med BSP- Vikt inloppstryck Temperatur- Material inlopps- utlopps-
(g)
område
gänga A B SW bar gänga gänga
5251014 1/4” 58 49 22 36 18 -20 till 80 ˚C Hus: utvändig invändig
aluminium
5251016 3/8” 71 59 27 62 18 -20 till 80 ˚C utvändig invändig
Kolv:
5251018 1/2” 80 65 30 85 18 -20 till 80 ˚C polyacetal utvändig invändig
5251020 3/4” 76 - 30/36* 107 18 -20 till 80 ˚C invändig invändig
Hus & Kolv:
5251022 1” 100 - 41/50* 300 35 -20 till 120 ˚C invändig invändig
aluminium
5251024 2” 130 - 70/80* 775 35 -20 till 120 ˚C invändig invändig
