Kompressorer & tryckluftstillbehör
Kompressorer & tryckluftstillbehör

Slangbrottsventiler
Slangbr
ottsventiler

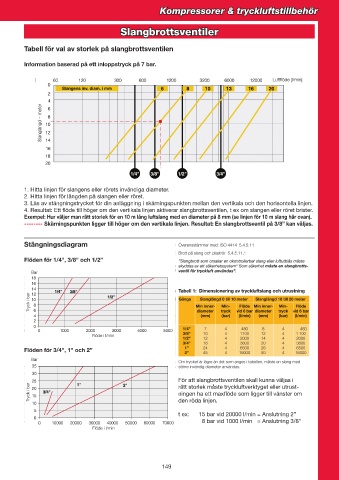

Tabell för val av storlek på slangbrottsventilen

Information baserad på ett inloppstryck på 7 bar.

1. Hitta linjen för slangens eller rörets invändiga diameter.
2. Hitta linjen för längden på slangen eller röret.
3. Läs av stängningstrycket för din anläggning i skärningspunkten mellan den vertikala och den horisontella linjen.
4. Resultat: Ett flöde till höger om den vertikala linjen aktiverar slangbrottsventilen, t ex om slangen eller röret brister.
Exempel: Hur väljer man rätt storlek för en 10 m lång luftslang med en diameter på 8 mm (se linjen för 10 m slang här ovan).
-------- Skärningspunkten ligger till höger om den vertikala linjen. Resultat: En slangbrottsventil på 3/8” kan väljas.

Stängningsdiagram

Flöden för 1/4”, 3/8” och 1/2”

Flöden för 3/4”, 1” och 2”

För att slangbrottsventilen skall kunna väljas i
rätt storlek måste tryckluftverktyget eller utrust-
ningen ha ett maxflöde som ligger till vänster om
den röda linjen.

t ex: 15 bar vid 20000 l/min = Anslutning 2”
8 bar vid 1000 l/min = Anslutning 3/8”

149
