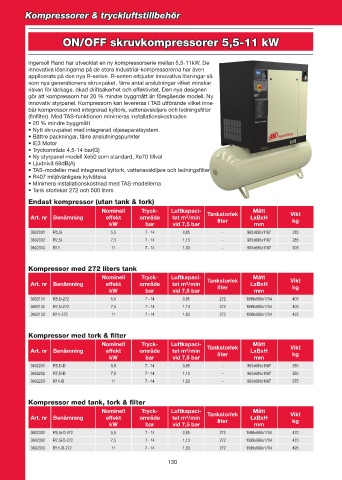

Page 134 - 2016-2017

Kompressorer & tryckluftstillbehör

ON/OFF skruvkompressorer 5,5-11 kW

Ingersoll Rand har utvecklat en ny kompressorserie mellan 5,5-11kW. De
innovativa lösningarna på de stora Industrial-kompressorerna har även
applicerats på den nya R-serien. R-serien erbjuder innovativa lösningar så
som nya generationens skruvpaket, färre antal anslutningar vilket minskar
risken för läckage, ökad driftsäkerhet och effektivitet. Den nya designen
gör att kompressorn har 20 % mindre byggmått än föregående modell. Ny
innovativ styrpanel. Kompressorn kan levereras i TAS utförande vilket inne-
bär kompressor med integrerad kyltork, vattenavskiljare och ledningsfilter
(finfilter). Med TAS-funktionen minimeras installationskostnaden
• 20 % mindre byggmått
• Nytt skruvpaket med integrerad oljeseparatsystem.
• Bättre packningar, färre anslutningspunkter
• IE3 Motor
• Tryckområde 4,5-14 bar(G)
• Ny styrpanel modell Xe50 som standard, Xe70 tillval
• Ljudnivå 69dB(A)
• TAS-modeller med integrerad kyltork, vattenavskiljare och ledningsfilter
• R407 miljövänligare kylvätska
• Minimera installationskostnad med TAS-modellerna
• Tank storlekar 272 och 500 liters
Endast kompressor (utan tank & tork)
Nominell Tryck- Luftkapaci- Mått
Art. nr Benämning effekt område tet m³/min Tankstorlek LxBxH Vikt
kg
liter
kW bar vid 7,5 bar mm
3602001 R5,5i 5,5 7 - 14 0,85 - 960x690x1187 285
3602002 R7,5i 7,5 7 - 14 1,13 - 960x690x1187 285
3602003 R11i 11 7 - 14 1,63 - 960x690x1187 305

Kompressor med 272 liters tank
Nominell Tryck- Luftkapaci- Mått
Art. nr Benämning effekt område tet m³/min Tankstorlek LxBxH Vikt
kg
liter
kW bar vid 7,5 bar mm
3602101 R5,5i-272 5,5 7 - 14 0,85 272 1599x690x1704 405
3602102 R7,5i-272 7,5 7 - 14 1,13 272 1599x690x1704 405
3602103 R11i-272 11 7 - 14 1,63 272 1599x690x1704 425

Kompressor med tork & filter
Nominell Tryck- Luftkapaci- Mått
Art. nr Benämning effekt område tet m³/min Tankstorlek LxBxH Vikt
liter
kg
kW bar vid 7,5 bar mm
3602201 R5,5i-D 5,5 7 - 14 0,85 - 960x690x1187 350
3602202 R7,5i-D 7,5 7 - 14 1,13 - 960x690x1187 350
3602203 R11i-D 11 7 - 14 1,63 - 960x690x1187 375

Kompressor med tank, tork & filter
Nominell Tryck- Luftkapaci- Mått
Art. nr Benämning effekt område tet m³/min Tankstorlek LxBxH Vikt
liter
kg
kW bar vid 7,5 bar mm
3602301 R5,5i-D-272 5,5 7 - 14 0,85 272 1599x690x1704 470
3602302 R7,5i-D-272 7,5 7 - 14 1,13 272 1599x690x1704 470
3602303 R11i-D-272 11 7 - 14 1,63 272 1599x690x1704 495
130
