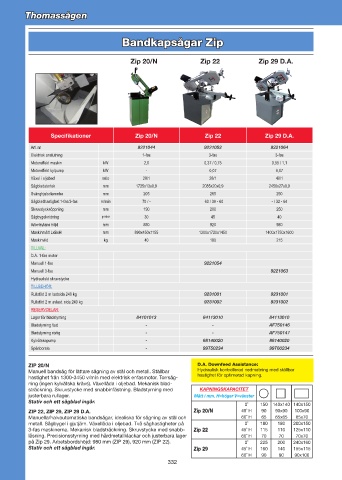

Page 336 - 2016-2017

Thomassågen

Bandkapsågar Zip

Zip 20/N Zip 22 Zip 29 D.A.

Specifikationer Zip 20/N Zip 22 Zip 29 D.A.
Art. nr 9221044 9221053 9221064
Elektrisk anslutning 1-fas 3-fas 3-fas
Motoreffekt maskin kW 2,0 0,37 / 0,75 0,55 / 1,1
Motoreffekt kylpump kW - 0,07 0,07
Växel i oljebad ratio 28/1 28/1 40/1
Sågbladstorlek mm 1735x13x0,9 2085x20x0,9 2450x27x0,9
Svänghjulsdiameter mm 205 265 290
Sågbladhastighet 1-fas/3-fas m/min 70 / - 60 / 30 - 60 - / 32 - 64
Skruvstycksöppning mm 190 200 250
Sågbygelvridning grader 30 45 40
Arbetsytans höjd mm 850 920 980
Maskinmått LxBxH mm 890x450x1155 1300x1720x1450 1400x1750x1600
Maskinvikt kg 40 180 215
TILLVAL:
D.A. 1-fas motor
Manuell 1-fas 9221054
Manuell 3-fas 9221063
Hydrauliskt skruvstycke
TILLBEHÖR:
Rullstöd 2 m lastsida 240 kg 9231001 9231001
Rullstöd 2 m avlast. sida 240 kg 9231002 9231002
RESERVDELAR:
Lager för bladstyrning 84101013 84113010 84113010
Bladstyrning fast - - AF750146
Bladstyrning rörlig - - AF750147
Kylvätskepump - 88140020 88140020
Spånborste - 99T50234 99T60234

ZIP 20/N D.A. Downfeed Assistance:
Manuell bandsåg för lättare sågning av stål och metall. Ställbar Hydraulisk kontrollerad nedmatning med ställbar
hastighet från 1300-3450 v/min med elektrisk enfasmotor. Torrsåg- hastighet för optimerad kapning.
ning (ingen kylvätska krävs). Växellåda i oljebad. Mekanisk blad-
sträckning. Skruvstycke med snabbinfästning. Bladstyrning med KAPNINGSKAPACITET
justerbara rullager. Mått i mm. H=höger V=vänster
Stativ och ett sågblad ingår.
0˚ 150 140x140 140x150
ZIP 22, ZIP 29, ZIP 29 D.A. Zip 20/N 45˚ H 90 90x90 100x90
Manuella/halvautomatiska bandsågar, idealiska för sågning av stål och 60˚ H 65 65x65 65x70
metall. Sågbygel i gjutjärn. Växellåda i oljebad. Två såghastigheter på 0˚ 180 180 200x150
3-fas maskinerna. Mekanisk bladsträckning. Skruvstycke med snabb- Zip 22 45˚ H 115 110 125x110
låsning. Precisionsstyrning med hårdmetallklackar och justerbara lager 60˚ H 70 70 70x70
på Zip 29. Arbetsbordshöjd: 980 mm (ZIP 29), 920 mm (ZIP 22). 0˚ 225 200 240x160
Stativ och ett sågblad ingår. Zip 29 45˚ H 160 140 155x115
60˚ H 90 90 90x100
332
