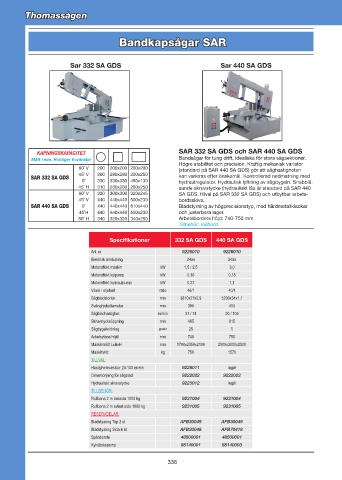

Page 340 - 2016-2017

Thomassågen

Bandkapsågar SAR

Sar 332 SA GDS Sar 440 SA GDS

KAPNINGSKAPACITET SAR 332 SA GDS och SAR 440 SA GDS
Mått i mm. H=höger V=vänster Bandsågar för tung drift, idealiska för stora sågsektioner.
Högre stabilitet och precision. Kraftig mekanisk variator
60˚ V 200 200x200 200x200 (standard på SAR 440 SA GDS) gör att såghastigheten
SAR 332 SA GDS 45˚ V 300 280x280 290x250 kan varieras efter önskemål. Kontrollerad nedmatning med
0˚ 330 330x330 480x130 hydraulregulator. Hydraulisk lyftning av sågbygeln. Snabblå-
45˚ H 310 280x280 280x250 sande skruvstycke (hydrauliskt lås är standard på SAR 440
60˚ V 320 300x300 320x245 SA GDS, tillval på SAR 332 SA GDS) och utbytbar arbets-
45˚ V 440 440x440 500x230 bordsskiva.
SAR 440 SA GDS 0˚ 440 440x440 610x440 Bladstyrning av högprecisionstyp, med hårdmetallklackar
45˚H 440 440x440 500x230 och justerbara lager.
60˚ H 340 320x320 340x250 Arbetsbordets höjd: 740-750 mm
Tillbehör: rullbord

Specifikationer 332 SA GDS 440 SA GDS

Art. nr 9225010 9226010
Elektrisk anslutning 3-fas 3-fas
Motoreffekt maskin kW 1,5 / 2,5 3,0
Motoreffekt kylpump kW 0,18 0,18
Motoreffekt hydraulpump kW 0,37 1,1
Växel i oljebad ratio 46/1 40/1
Sågbladstorlek mm 3810x27x0,9 5200x34x1,1
Svänghjulsdiameter mm 390 455
Sågbladhastighet m/min 37 / 74 20 / 105
Skruvstycksöppning mm 485 615
Sågbygelvridning grader 25 0
Arbetsytans höjd mm 740 750
Maskinmått LxBxH mm 1700x2350x2100 2500x3000x2500
Maskinvikt kg 750 1570
TILLVAL:
Hastighetsvariator 20-100 m/min 9225011 Ingår
Dimsmörjning för sågblad 9222022 9222022
Hydrauliskt skruvstycke 9225012 Ingår
TILLBEHÖR:
Rullbana 2 m lastsida 1000 kg 9231004 9231004
Rullbana 2 m avlast.sida 1000 kg 9231005 9231005
RESERVDELAR:
Bladstyrning Top 2 st AFB30049 AFB30049
Bladstyrning Sida 4 st AFB30048 AFB70418
Spånborste 48500001 48500001
Kylvätskepump 88140001 88140003

336
