Thomassågen
Thomassågen

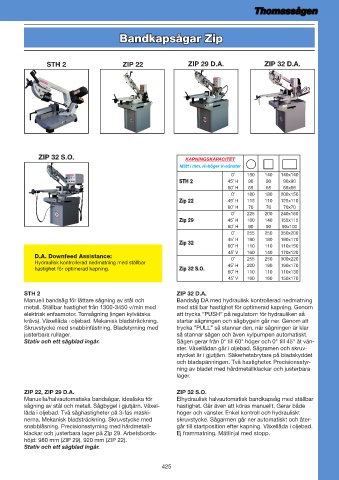

Bandkapsågar Zip
Bandkapsågar Zip

STH 2 ZIP 22 ZIP 29 D.A. ZIP 32 D.A.

ZIP 32 S.O. KAPNINGSKAPACITET
Mått i mm. H=höger V=vänster
0˚ 150 140 140x140
STH 2 45˚ H 90 90 90x90
60˚ H 65 65 65x65
0˚ 180 180 200x150
Zip 22 45˚ H 115 110 125x110
60˚ H 70 70 70x70
0˚ 225 200 240x160
Zip 29 45˚ H 160 140 155x115
60˚ H 90 90 90x100
0˚ 255 250 350x200
45˚ H 190 180 190x170
Zip 32
60˚ H 110 110 110x150
45˚ V 160 140 170x120
D.A. Downfeed Assistance: 0˚ 255 250 300x220
Hydraulisk kontrollerad nedmatning med ställbar 45˚ H 200 190 190x170
hastighet för optimerad kapning. Zip 32 S.O.
60˚ H 110 110 110x130
45˚ V 160 160 150x170

STH 2 ZIP 32 D.A.
Manuell bandsåg för lättare sågning av stål och Bandsåg DA med hydraulisk kontrollerad nedmatning
metall. Ställbar hastighet från 1300-3450 v/min med med ställbar hastighet för optimerad kapning. Genom
elektrisk enfasmotor. Torrsågning (ingen kylvätska att trycka ”PUSH” på regulatorn för hydrauliken så
krävs). Växellåda i oljebad. Mekanisk bladsträckning. startar sågningen och sågbygeln går ner. Genom att
Skruvstycke med snabbinfästning. Bladstyrning med trycka ”PULL” så stannar den, när sågningen är klar
justerbara rullager. så stannar sågen och även kylpumpen automatiskt.
Stativ och ett sågblad ingår. Sågen gerar från 0° till 60° höger och 0° till 45° åt vän-
ster. Växellådan går i oljebad. Sågramen och skruv-
stycket är i gjutjärn. Säkerhetsbrytare på bladskyddet
och bladspänningen. Två hastigheter. Precisionsstyr-
ning av bladet med hårdmetallklackar och justerbara
lager.

ZIP 22, ZIP 29 D.A. ZIP 32 S.O.
Manuella/halvautomatiska bandsågar, idealiska för Elhydraulisk halvautomatisk bandkapsåg med ställbar
sågning av stål och metall. Sågbygel i gjutjärn. Växel- hastighet. Går även att köras manuellt. Gerar både
låda i oljebad. Två såghastigheter på 3-fas maski- höger och vänster. Enkel kontroll och hydrauliskt
nerna. Mekanisk bladsträckning. Skruvstycke med skruvstycke. Sågarmen går ner automatiskt och åter-
snabblåsning. Precisionsstyrning med hårdmetall- går till startposition efter kapning. Växellåda i oljebad.
klackar och justerbara lager på Zip 29. Arbetsbords- Ej frammatning. Mätlinjal med stopp.
höjd: 980 mm (ZIP 29), 920 mm (ZIP 22).
Stativ och ett sågblad ingår.

425
