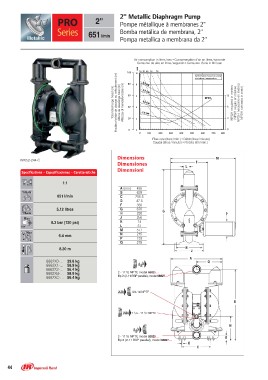

Page 44 - Air-powered pumps 180

2" 2" Metallic Diaphragm Pump
651 l/min Pompe métallique à membranes 2"
Bomba metálica de membrana, 2"
Pompa metallica a membrana da 2"

Air consumption in liters / sec • Consommation d’air en litres / seconde
Consumo de aire en litros / segundo • Consumo d’aria in litri / sec

100 10 25 40 50 70
10
Total discharge head (m)
80 8Hauteur totale de charge au refoulement (m)

60 6 Altura de descarga total (m) 12
Altezza di mandata totale (m)
NPSH required in meters40 48

NPSH requis en mètres20 24
NPSH necesario en metros

NPSH richiesta in metri)
00 0
0 100 200 300 400 500 600 700 800

Flow rate (liters / min.) • Débit (litres / minute)
Caudal (litros / minuto) • Portata (litri / min.)

66652-244-C Dimensions M
Dimensiones
Specifications – Especificaciones – Caratteristiche Dimensioni F
L
1:1
A (mm) 455 G P
651 l/min B 629
C 255.5 B
5.12 litres D 47.5 N
F 330 D
8.3 bar (120 psi) G 670
H 230
bar J 256
K 14
6.4 mm L 51
M 577
8.30 m N 215
P 133
6662X0-… 29.6 kg Q 278
6662X1-… 58.9 kg
6662X2-… 56.4 kg H Q
6662XB-… 58.9 kg J
6662XC-… 56.4 kg A

2 - 111/2 NPTF, model 66625…
Rp 2 (2-11 BSP parallel), model 66627…

3/4-14 NPTF

1 1/4 - 11 1/2 NPTF

2 - 111/2 NPTF, model 66625…
Rp 2 (2-11 BSP parallel), model 66627…

K
C

44
