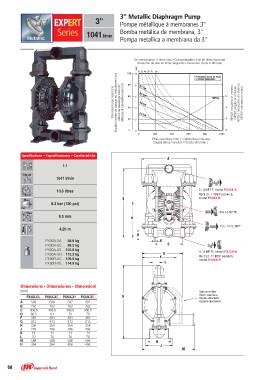

Page 50 - Air-powered pumps 180

3" 3" Metallic Diaphragm Pump
1041 l/min Pompe métallique à membranes 3"
Bomba metálica de membrana, 3"
Pompa metallica a membrana da 3"

Air consumption in liters / sec • Consommation d’air en litres / seconde
Consumo de aire en litros / segundo • Consumo d’aria in litri / sec

10 25 40 50 70 90
100 10
Total discharge head (m)
Hauteur totale de charge au refoulement (m)80 8

Altura de descarga total (m)60 6 12
Altezza di mandata totale (m)
NPSH required in meters40 48

NPSH requis en mètres20 24
NPSH necesario en metros

NPSH richiesta in metri)
00 0
0 200 400 600 800 1000

Flow rate (liters / min.) • Débit (litres / minute)
Caudal (litros / minuto) • Portata (litri / min.)

Specifications – Especificaciones – Caratteristiche A

1:1 B 3 - 8 NPTF, model PX30X-A
N Rp 3 (3 -11 BSP parallel),
1041 l/min D model PX30X-B

10.6 litres K 3/4-14 NPTF
C
8.3 bar (120 psi) 11/2 - 111/2 NPT
E
bar F 3 - 8 NPTF, model PX30X-A
Rp 3 (3 -11 BSP parallel),
9.5 mm L model PX30X-B

4.20 m

PX30A-XA… 58.8 kg
PX30A-XC… 98.2 kg
PX30A-XS… 103.8 kg
PX30A-XH… 113.3 kg
PX30R-XC… 109.9 kg
PX30R-XS… 114.9 kg

Dimensions • Dimensiones • Dimensioni Optional muffler
Option silencieux
(mm) Opción silenciador
Opzione silenziatore
PX30X-XA… PX30X-XC… PX30X-XH… PX30X-XS… G
H
A 599 599 587 587 J
M
B 762 762 762 762
C 306.5 306.5 306.5 306.5
D 60.5
F 381 61 70 70
G 813 381 381 381
H 258 813 813 813
J 279 258 258 258
K 14 296 296 296
L 70 14 14 14
M 586 70 70 70
N 394 586 586 586
394 406 406

50
