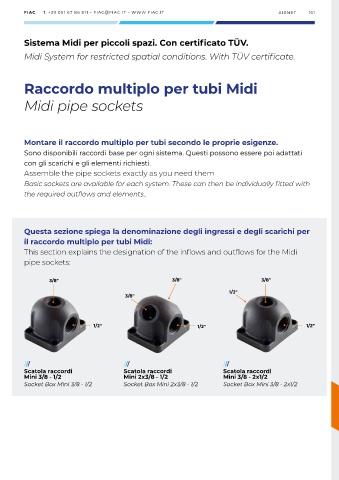

Page 163 - Kolvkompressorer_2022

FIAC T. +39 051 67 86 811 – FIAC@FIAC.IT – WWW.FIAC.IT AIRNET 161

Sistema Midi per piccoli spazi. Con certificato TÜV.

Midi System for restricted spatial conditions. With TÜV certificate.

Raccordo multiplo per tubi Midi

Midi pipe sockets

Montare il raccordo multiplo per tubi secondo le proprie esigenze.
Sono disponibili raccordi base per ogni sistema. Questi possono essere poi adattati

con gli scarichi e gli elementi richiesti.
Assemble the pipe sockets exactly as you need them
Basic sockets are available for each system. These can then be individually fitted with

the required outflows and elements..

Questa sezione spiega la denominazione degli ingressi e degli scarichi per
il raccordo multiplo per tubi Midi:
This section explains the designation of the inflows and outflows for the Midi
pipe sockets:

3/8" 3/8" 3/8"
1/2"
3/8"

1/2" 1/2" 1/2"

/// /// ///
Scatola raccordi Scatola raccordi Scatola raccordi
Mini 3/8 - 1/2 Mini 2x3/8 - 1/2 Mini 3/8 - 2x1/2
Socket Box Mini 3/8 - 1/2 Socket Box Mini 2x3/8 - 1/2 Socket Box Mini 3/8 - 2x1/2
