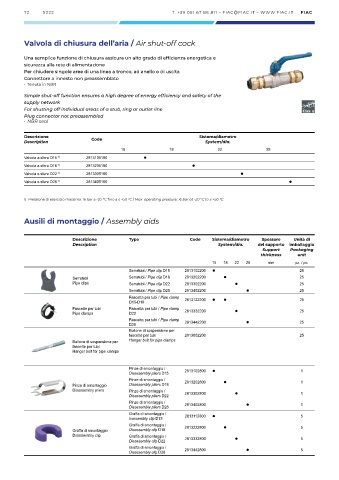

Page 72 - Skruvkompressorer_2022

72 S222 T. +39 051 67 86 811 – FIAC@FIAC.IT – WWW.FIAC.IT FIAC

Valvola di chiusura dell’aria / Air shut-off cock

Una semplice funzione di chiusura assicura un alto grado di efficienza energetica e
sicurezza alla rete di alimentazione
Per chiudere singole aree di una linea a tronco, ad anello o di uscita
Connettore a innesto non preassemblato
• Tenuta in NBR
Simple shut-off function ensures a high degree of energy efficiency and safety of the
supply network
For shutting off individual areas of a stub, ring or outlet line
Plug connector not preassembled
• NBR seal

Descrizione Code Sistema/diametro
Description System/dia.
15 18 22 28
Valvola a sfera D15 1) 2813105180 •
Valvola a sfera D18 1) 2813205180 •
Valvola a sfera D22 1) 2813305180 •
Valvola a sfera D28 1) 2813405180 •

1) Pressione di esercizio massima: 16 bar a -20 °C fino a ≤ +50 °C / Max. operating pressure: 16 bar at -20 °C to ≤ +50 °C

Ausili di montaggio / Assembly aids

Descrizione Type Code Sistema/diametro Spessore Unità di
Description System/dia. del supporto imballaggio
Support Packaging
thickness unit
15 18 22 28 mm pz. / pc.
Serratubi / Pipe clip D15 2813102200 • 25
Serratubi Serratubi / Pipe clip D18 2813202200 • 25
Pipe clips Serratubi / Pipe clip D22 2813302200 • 25
Serratubi / Pipe clip D28 2813402200 • 25
Fascetta per tubi / Pipe clamp 2813122200 • • 25
D15-D18
Fascette per tubi Fascetta per tubi / Pipe clamp 2813332200 • 25
Pipe clamps D22
Fascetta per tubi / Pipe clamp 2813442200 • 25
D28
Bullone di sospensione per
fascette per tubi 2813002200 25
Bullone di sospensione per Hanger bolt for pipe clamps
fascette per tubi
Hanger bolt for pipe clamps

Pinze di smontaggio / 2813102800 • 1
Disassembly pliers D15
Pinze di smontaggio / 2813202800 • 1
Pinze di smontaggio Disassembly pliers D18
Disassembly pliers Pinze di smontaggio / •
Disassembly pliers D22 2813302800 1
Pinze di smontaggio / •
Disassembly pliers D28 2813402800 1
Graffa di smontaggio / 2813112800 • 5
isassembly clip D15
Graffa di smontaggio / 2813222800 • 5
Graffa di smontaggio Disassembly clip D18
Disassembly clip Graffa di smontaggio / •
Disassembly clip D22 2813332800 5
Graffa di smontaggio / 2813442800 • 5
Disassembly clip D28
