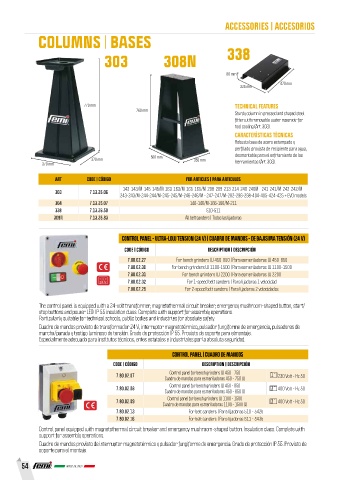

Page 54 - Femi

ACCESSORIES | ACCESORIOS

COLUMNS | BASES

303 308N 338

80 mm
B
470 mm
325 mm
A
770 mm TECHNICAL FEATURES
760 mm
Sturdy column in pressed and shaped steel
fitter with removable water reservoir for
tool cooling (Art. 303).
CARACTERÌSTICAS TÈCNICAS
Robusta base de acero estampado y
perfilado provista de recipiente para agua,
370 mm 500 mm 355 mm desmontable para el enfriamiento de las
370 mm herramientas (Art. 303).

ART CODE | CÓDIGO FOR ARTICLES | PARA ARTICULOS

143-143/M-145-145/M-163-163/M-165-165/M-208-209-213-214-240-240M - 241-241/M-242-242/M-
303 7.13.35.06
243-243/M-244-244/M-245-245/M-246-246/M - 247-247/M-282-296-298-404-405-424-425 + EVO models
304 7.13.35.07 146-146/M-166-166/M-211
338 7.13.36.50 510-511
308N 7.13.35.83 All belt sanders | Todos las lijadoras

CONTROL PANEL - ULTRA-LOW TENSION (24 V) | CUADRO DE MANDOS - DE BAJISIMA TENSIÓN (24 V)

CODE | CÓDIGO DESCRIPTION | DESCRIPCIÓN
7.80.02.27 For bench grinders W 450-850 | Para esmeriladoras W 450-850
7.80.02.30 For bench grinders W 1100-1500 | Para esmeriladoras W 1100-1500
7.80.02.31 For bench grinders W 2200 | Para esmeriladoras W 2200
24 V 7.80.02.32 For 1-speed belt sanders | Para lijadoras 1 velocidad
7.80.02.29 For 2-speed belt sanders | Para lijadoras 2 velocidades

The control panel is equipped with a 24-volt transformer, magnetothermal circuit breaker, emergency mushroom-shaped button, start/
stop buttons and power LED. IP 55 insulation class. Complete with support for assembly operations.
Particularly suitable for technical schools, public bodies and industries for absolute safety.
Cuadro de mandos provisto de transformador 24 V, interruptor magnetotérmico, pulsador fungiforme de emergencia, pulsadores de
marcha/parada y testigo luminoso de tensión. Grado de protección IP 55. Provisto de soporte para elmontaje.
Especialmente adecuado para institutos técnicos, entes estatales e industriales por la absoluta seguridad.

CONTROL PANEL | CUADRO DE MANDOS
CODE | CÓDIGO DESCRIPTION | DESCRIPCIÓN
Control panel for bench grinders W 450 - 750
7.80.02.07 Cuadro de mandos para esmeriladoras 450 - 750 W 1~ 230 Volt - Hz 50

Control panel for bench grinders W 450 - 850
7.80.02.08 3~ 400 Volt - Hz 50
Cuadro de mandos para esmeriladoras 450 - 850 W
Control panel for bench grinders W 1100 - 1500
7.80.02.09 Cuadro de mandos para esmeriladoras 1100 - 1500 W 3~ 400 Volt - Hz 50
7.80.02.13 For belt sanders | Para lijadoras 510 - 542b
7.80.02.16 For belt sanders | Para lijadoras 511 - 543b
Control panel equipped with magnetothermal circuit breaker and emergency mushroom-shaped button. Insulation class. Complete with
support for assembly operations.
Cuadro de mandos provisto de interruptor magnetotérmico y pulsador fungiforme de emergencia. Grado de protección IP 55. Provisto de
soporte para el montaje.

54
