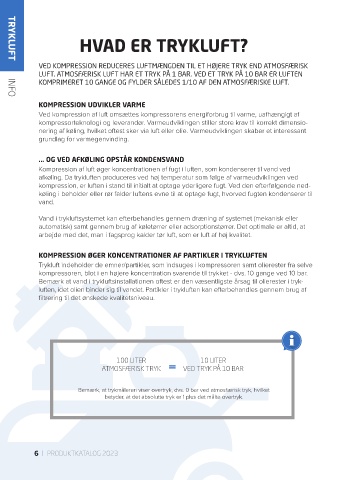

HVAD ER TRYKLUFT?

TRYKLUFT
VED KOMPRESSION REDUCERES LUFTMÆNGDEN TIL ET HØJERE TRYK END ATMOSFÆRISK
LUFT. ATMOSFÆRISK LUFT HAR ET TRYK PÅ 1 BAR. VED ET TRYK PÅ 10 BAR ER LUFTEN
KOMPRIMERET 10 GANGE OG FYLDER SÅLEDES 1/10 AF DEN ATMOSFÆRISKE LUFT.

INFO
KOMPRESSION UDVIKLER VARME
Ved kompression af luft omsættes kompressorens energiforbrug til varme, uafhængigt af
kompressorteknologi og leverandør. Varmeudviklingen stiller store krav til korrekt dimensio-
nering af køling, hvilket oftest sker via luft eller olie. Varmeudviklingen skaber et interessant
grundlag for varmegenvinding.

... OG VED AFKØLING OPSTÅR KONDENSVAND
Kompression af luft øger koncentrationen af fugt i luften, som kondenserer til vand ved
afkøling. Da trykluften produceres ved høj temperatur som følge af varmeudviklingen ved
kompression, er luften i stand til initialt at optage yderligere fugt. Ved den efterfølgende ned-
køling i beholder eller rør falder luftens evne til at optage fugt, hvorved fugten kondenserer til
vand.

Vand i trykluftsystemet kan efterbehandles gennem dræning af systemet (mekanisk eller
automatisk) samt gennem brug af køletørrer eller adsorptionstørrer. Det optimale er altid, at
arbejde med det, man i fagsprog kalder tør luft, som er luft af høj kvalitet.

KOMPRESSION ØGER KONCENTRATIONER AF PARTIKLER I TRYKLUFTEN
Trykluft indeholder de emner/partikler, som indsuges i kompressoren samt olierester fra selve
kompressoren, blot i en højere koncentration svarende til trykket - dvs. 10 gange ved 10 bar.
Bemærk at vand i trykluftsinstallationen oftest er den væsentligste årsag til olierester i tryk-
luften, idet olien binder sig til vandet. Partikler i trykluften kan efterbehandles gennem brug af
filtrering til det ønskede kvalitetsniveau.

100 LITER 10 LITER
ATMOSFÆRISK TRYK VED TRYK PÅ 10 BAR

Bemærk, at trykmåleren viser overtryk, dvs. 0 bar ved atmosfærisk tryk, hvilket
betyder, at det absolutte tryk er 1 plus det målte overtryk.
