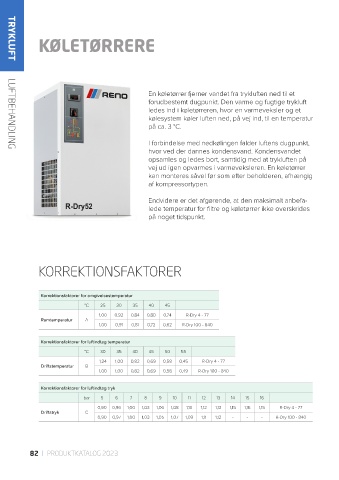

KØLETØRRERE

TRYKLUFT

En køletørrer fjerner vandet fra trykluften ned til et
forudbestemt dugpunkt. Den varme og fugtige trykluft
ledes ind i køletørreren, hvor en varmeveksler og et
kølesystem køler luften ned, på vej ind, til en temperatur
på ca. 3 °C.

I forbindelse med nedkølingen falder luftens dugpunkt,
hvor ved der dannes kondensvand. Kondensvandet
LUFTBEHANDLING
opsamles og ledes bort, samtidig med at trykluften på
vej ud igen opvarmes i varmeveksleren. En køletørrer
kan monteres såvel før som efter beholderen, afhængig
af kompressortypen.

Endvidere er det afgørende, at den maksimalt anbefa-
lede temperatur for filtre og køletørrer ikke overskrides
på noget tidspunkt.

KORREKTIONSFAKTORER

Korrektionsfaktorer for omgivelsestemperatur
°C 25 30 35 40 45
1,00 0,92 0,84 0,80 0,74 R-Dry 4 - 77
Rumtemperatur A
1,00 0,91 0,81 0,72 0,62 R-Dry 100 - 840

Korrektionsfaktorer for luftindtag temperatur
°C 30 35 40 45 50 55
1,24 1,00 0,82 0,69 0,58 0,45 R-Dry 4 - 77
Driftstemperatur B
1,00 1,00 0,82 0,69 0,58 0,49 R-Dry 100 - 840

Korrektionsfaktorer for luftindtag tryk
bar 5 6 7 8 9 10 11 12 13 14 15 16

0,90 0,96 1,00 1,03 1,06 1,08 1,10 1,12 1,13 1,15 1,16 1,15 R-Dry 4 - 77
Driftstryk C
0,90 0,97 1,00 1,03 1,05 1,07 1,09 1,11 1,12 - - - R-Dry 100 - 840
