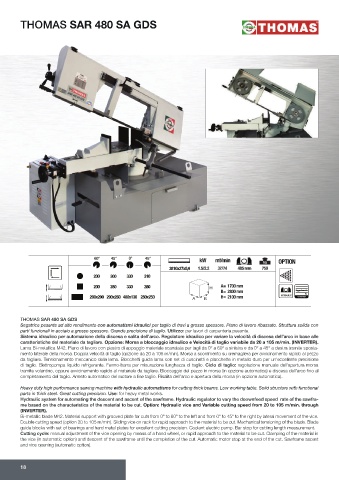

Page 20 - Sthemma 2020

THOMAS SAR 480 SA GDS

kW mt/min kg OPTION
3810x27x0,9 1.5/2.2 37/74 485 mm 750
200 300 330 310
200 280 330 280 A= 1700 mm
B= 2800 mm
200x200 290x250 480x130 280x250 H= 2100 mm

THOMAS SAR 480 SA GDS
Segatrice pesante ad alto rendimento con automatismi idraulici per taglio di travi a grosso spessore. Piano di lavoro ribassato. Struttura solida con
parti funzionali in acciaio a grosso spessore. Grande precisione di taglio. Utilizzo: per lavori di carpenteria pesante.
Sistema idraulico per automazione della discesa e salita dell’arco. Regolatore idraulico per variare la velocità di discesa dell’arco in base alle
caratteristiche del materiale da tagliare. Opzione: Morsa a bloccaggio idraulico e Velocità di taglio variabile da 20 a 105 m/min. (INVERTER).
Lama Bi-metallica M42. Piano di lavoro con piastra di appoggio materiale scanalata per tagli da 0° a 60° a sinistra e da 0° a 45° a destra tramite sposta-
mento laterale della morsa. Doppia velocità di taglio (opzione da 20 a 105 m/min). Morsa a scorrimento su cremagliera per avvicinamento rapido al pezzo
da tagliare. Tensionamento meccanico della lama. Blocchetti guida lama con set di cuscinetti e placchette in metallo duro per un’eccellente precisione
di taglio. Elettropompa liquido refrigerante. Fermo-barra per misurazione lunghezza di taglio. Ciclo di taglio: regolazione manuale dell’apertura morsa
tramite volantino, oppure avvicinamento rapido al materiale da tagliare. Bloccaggio del pezzo in morsa (in opzione automatica) e discesa dell’arco fino al
completamento del taglio. Arresto automatico del motore a fine taglio. Risalita dell’arco e apertura della morsa (in opzione automatica).

Heavy duty high performance sawing machine with hydraulic automatisms for cutting thick beams. Low working table. Solid structure with functional
parts in thick steel. Great cutting precision. Use: for heavy metal works.
Hydraulic system for automating the descent and ascent of the sawframe. Hydraulic regulator to vary the doownfeed speed rate of the sawfra-
me based on the characteristics of the material to be cut. Option: Hydraulic vice and Variable cutting speed from 20 to 105 m/min. through
(INVERTER).
Bi-metallic blade M42. Material support with grooved plate for cuts from 0° to 60° to the left and from 0° to 45° to the right by lateral movement of the vice.
Double cutting speed (option 20 to 105 m/min). Sliding vice on rack for rapid approach to the material to be cut. Mechanical tensioning of the blade. Blade
guide blocks with set of bearings and hard metal plates for excellent cutting precision. Coolant electric pump. Bar stop for cutting length measurement.
Cutting cycle: manual adjustment of the vice opening by means of a hand wheel, or rapid approach to the material to be cut. Clamping of the material in
the vice (in automatic option) and descent of the sawframe until the completion of the cut. Automatic motor stop at the end of the cut. Sawframe ascent
and vice opening (automatic option).

18
