Page 6 - Sthemma 2020

THOMAS ZIP 22

kW mt/min kg OPTION
2085x20x0,9 0.50/0.75 30/60 205 mm 165
180 120 50

180 110 50 A= 920 mm
B= 1500mm
200x150 120x100 50x70 H= 1650 mm

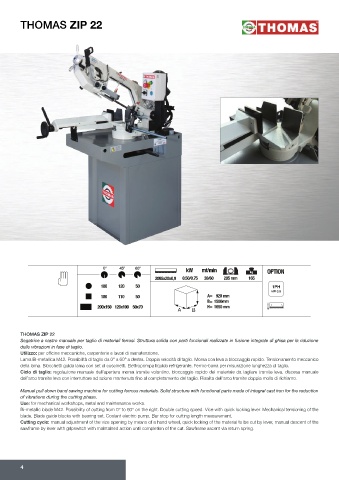

THOMAS ZIP 22
Segatrice a nastro manuale per taglio di materiali ferrosi. Struttura solida con parti funzionali realizzate in fusione integrale di ghisa per la riduzione
delle vibrazioni in fase di taglio.
Utilizzo: per officine meccaniche, carpenterie e lavori di manutenzione.
Lama Bi-metallica M42. Possibilità di taglio da 0° a 60° a destra. Doppia velocità di taglio. Morsa con leva a bloccaggio rapido. Tensionamento meccanico
della lama. Blocchetti guida lama con set di cuscinetti. Elettropompa liquido refrigerante. Fermo-barra per misurazione lunghezza di taglio.
Ciclo di taglio: regolazione manuale dell’apertura morsa tramite volantino, bloccaggio rapido del materiale da tagliare tramite leva, discesa manuale
dell’arco tramite leva con interruttore ad azione mantenuta fino al completamento del taglio. Risalita dell’arco tramite doppia molla di richiamo.

Manual pull down band sawing machine for cutting ferrous materials. Solid structure with functional parts made of integral cast iron for the reduction
of vibrations during the cutting phase.
Use: for mechanical workshops, metal and maintenance works.
Bi-metallic blade M42. Possibility of cutting from 0° to 60° on the right. Double cutting speed. Vice with quick locking lever. Mechanical tensioning of the
blade. Blade guide blocks with bearing set. Coolant electric pump. Bar stop for cutting length measurement.
Cutting cycle: manual adjustment of the vice opening by means of a hand wheel, quick locking of the material to be cut by lever, manual descent of the
sawframe by lever with gripswitch with maintained action until completion of the cut. Sawframe ascent via return spring.
