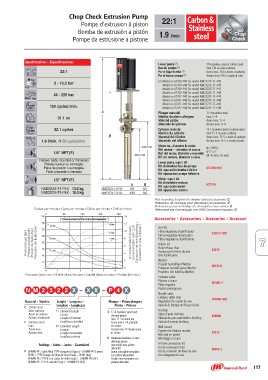

Page 117 - Air-powered pumps 180

Chop Check Extrusion Pump 22:1 Carbon &
Pompe d'extrusion à piston Stainless
Bomba de extrusión a pistón
1.9 l/min steel
Pompe da estrusione a pistone

Specifications – Especificaciones Lower pump (1) 316 stainless steel or carbon steel
22:1 Bas de pompe (1) Inox 316 ou acier carbone
Parte baja bomba (1) Acero inox. 316 o Acero al carbono
Parte bassa pompa (1) Acciaio inox 316 o acciaio al carb.

bar 2 - 10.3 bar (1) Model no 67100-P43 for model NM2322E-11-P43
bar 44 - 226 bar Model no 67100-P48 for model NM2322E-11-P43
120 cycles / min. Model no 67100-P43 for model NM2322E-71-P43
Model no 67100-P48 for model NM2322E-71-P48
Model no 67101-P43 for model NM2322F-11-P43
Model no 67101-P48 for model NM2322F-11-P48
Model no 67101-P43 for model NM2322F-71-P43
Model no 67101-P48 for model NM2322F-71-P48

31.1 cc A Plunger material 17-4 stainless steel
B Matière du piston plongeur Inox 17-4
Material pistòn Acero inox. 17-4
NM2322X-11-P4X Materiale del pistone Acciaio inox 17-4
NM2322X-71-P4X
32.1 cycles Cylinder material 15-5 stainless steel or carbon steel
Matière du cylindre Inox 15-5 ou acier carbone
1.9 l/min. @ 60 cycles/min. Material del cilindro Acero inox. 15-5 o acero al carbono
Materiale del cilindro Acciaio inox 15-5 o acciaio al carb.

1/4" NPT (F) 430 mm Motor no., diameter & stroke No. 66915
360 mm Réf. moteur – diamètre et course Ø 3" x 3"
Follower plate, mounted or immersed Ref. del motor, diámetro y recorrido (Ø 76 mm x 76 mm)
Plateau suiveur ou immergée AB Rif. del motore, diametro e corsa
Placa de presión o sumergida 844 621
Piatto premente o immersa 1083 847 Lower pump repair kit 63729X-P4X
Kit d'entretien bas de pompe
1/2" NPT (F) Kit reparación bomba inferior
Kit riparazione pompa inferiore
NM2322X-11-P4X 13.2 kg
NM2322X-71-P4X 15.0 kg Motor repair kit 637316
Kit d'entretien moteur
Kit reparación motor
Kit riparazione motore

Cycles per minute • Cycle par minute • Ciclos por minuto • Cicli al minuto Ref. mounting footprint for related rams / accessories: C.
Référence de montage pour élévateurs / accessoires: C.
Referencia para el montaje de elevadores / accesorios C.
Riferimenti per il montaggio con RAM / accessori riquadro: C.

Accessories • Accessoires • Accesorios • Accessori

Fluid pressure (bar) Air FRL C38121-820 7
Pression produit (bar) Filtre/régulateur/lubrificateur 62274
Presión de fluido (bar) Filtro/regulador/lubrificador 66333-B 117
Pressione del fluido (bar) Filtro/regolatore/lubrificatore 651841-1
Air consumption (L/sec) 104104-N02
Consommation d'air (L/s) Airline oil 635040
Consumo de aire (litros/seg.) Huile réseau d'air 61113
Consumo di aria (litri/sec.) Aceite para la línea de aire 66073-1
Olio lubrificante
Flow rate (liters / min.) • Débit (litres / minute) • Caudal (litros / minuto) • Portata (litri / min.)
WetSol
NM2 3 2 2 X– X X –P 4 X Produit humidifiant WetSol
Producto humidificante WetSol
Material • Matière Length • Longueur • Plunger • Piston plongeur Prodotto che lubrifica WetSol
Longitud • Lunghezza Pistòn • Pistone
E Carbon steel Follower plate
Acier carbone 11 Standard Length 3 17-4 Stainless steel hard Plateau suiveur
Acero al carbono Courte chrome plated Plato seguidor
Acciaio al carbonio Longitud Estándar Inox 17-4 chromé dur Piastra premigrasso
Lunghezza standard Acero inox 17-4, placado
F Stainless steel en cromo Needle valve
Inox. 71 Extended Lenght Acciaio inox 17-4 placcatura Limiteur débit d’air
Acero inox. Longue in cromo Regulador de caudal de aire
Acciaio inox Longitud extendida Valvola di limitazione flusso d'aria
Lunghezza estesa 8 Hardened stainless st. with
alternate piston AroStop
Packings • Joints • Juntas • Guarnizioni Inox traité avec piston Valve d'arrêt AroStop
alternatif Válvula de paro automático AroStop
P UHMW-PE / glass filled PTFE staggered (Upper) – UHMW-PE (Lower) Acero inoxidable templado Valvola d'arresto AroStop
PEHD / PTFE chargé de fibre de verre (haut) – PEHD (bas) con pistón alternativo
UHMW-PE / PTFE con carga de vidrio (sup.) – UHMW-PE (inf.) Acciaio inox temprato con Wall mount
UHMW-PE / PTFE caricato (sup.) – UHMW-PE (inf.) pistone alternato Equerre de fixation murale
Montaje en pared
Montaggio a muro

Air line connection kit
Kit de connexion d'air
Kit de conexión de línea de aire
Kit collegamento aria
