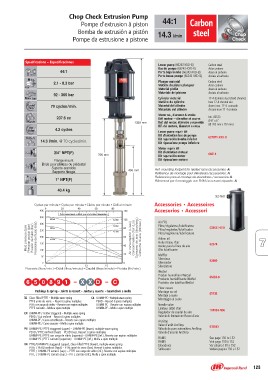

Page 123 - Air-powered pumps 180

Chop Check Extrusion Pump 44:1 Carbon
Pompe d'extrusion à piston 14.3 l/min steel
Bomba de extrusión a pistón

Pompe da estrusione a pistone

Specifications – Especificaciones Lower pump (66243-XXD-B) Carbon steel
44:1 Bas de pompe (66243-XXD-B) Acier carbone
Parte baja bomba (66243-XXD-B) Acero al carbono
bar 2.1 - 8.3 bar Parte bassa pompa (66243-XXD-B) Acciaio al carbonio
bar 92 - 365 bar Carbon steel
70 cycles / min. Plunger material Acier carbone
Matière du piston plongeur Acero al carbono
237.6 cc Material pistòn Acciaio al carbonio
Materiale del pistone 17-4 stainless steel (hard chrome)
4.2 cycles 1329 mm Inox 17-4 chromé dur
450 mm Cylinder material Acero inox. 17-4 cromado
14.3 l/min. @ 70 cycles/min. Matière du cylindre Acciaio inox 17-4 cromato
Material del cilindro
3/4" NPT(F) 700 mm Materiale del cilindro No. 66523
Ø 8" x 6"
Flange mount Motor no., diameter & stroke (Ø 203 mm x 152 mm)
Bride pour plateau ou piédestal Réf. moteur – diamètre et course
Ref. del motor, diámetro y recorrido 637071-XXX-B
Suporte arandola Rif. del motore, diametro e corsa
Supporto flangia 66614
Lower pump repair kit
1" NPT(F) Kit d'entretien bas de pompe
Kit reparación bomba inferior
40.4 kg Kit riparazione pompa inferiore

Motor repair kit
Kit d'entretien moteur
Kit reparación motor
Kit riparazione motore

Ref. mounting footprint for related rams / accessories: A.
Référence de montage pour élévateurs / accessoires: A.
Referencia para el montaje de elevadores / accesorios A.
Riferimenti per il montaggio con RAM / accessori riquadro: A.

Cycles per minute • Cycle par minute • Ciclos por minuto • Cicli al minuto 92460

Accessories • Accessoires
Accesorios • Accessori

Fluid pressure (bar) Air FRL C38451-810 7
Pression produit (bar) Filtre/régulateur/lubrificateur
Presión de fluido (bar) Filtro/regulador/lubrificador 62274
Pressione del fluido (bar) Filtro/regolatore/lubrificatore
Air consumption (L/sec) 92460
Consommation d'air (L/s) Airline oil
Consumo de aire (litros/seg.) Huile réseau d'air 66333-B
Consumo di aria (litri/sec.) Aceite para la línea de aire
Olio lubrificante 65138
Flow rate (liters / min.) • Débit (litres / minute) • Caudal (litros / minuto) • Portata (litri / min.)
Muffler 104104-N06
6 5 0 8 9 1 –XXD – C Silencieux
Silenciador 635043
Packings & spring • Joints & ressort • Juntas y resorte • Guarnizioni e molla Silenziatore See page 150 to 152
Voir page 150 à 152
34 Glass filled PTFE – Multiple wave spring C4 UHMW-PE– Multiple wave spring WetSol Ver página 150 a 152
PTFE armé de verre – Ressort à spires multiples PEHD – Ressort à spires multiples Produit humidifiant WetSol Vedere pagina 150 a 152
PTFE con carga de vidrio – Resorte con espiras múltiples UHMW-PE – Resorte con espiras múltiples Producto humidificante WetSol
PTFE caricato – Molla a spire multiple UHMW-PE – Molla a spire multiple Prodotto che lubrifica WetSol

G4 UHMW-PE/Leather staggered – Multiple wave spring Floor mount
PEHD / Cuir renforcé – Ressort à spires multiples Montage au sol
UHMW-PE / Cuero estratificado – Resorte con espiras múltiples Montaje a suelo
UHMW-PE / Cuoio caricato – Molla a spire multiple Montaggio al suolo

P4 UHMW-PE/ PTFE staggered (upper) – UHMW-PE (lower), multiple-wave spring Needle valve
PEHD / PTFE renforcé (haut) – PEHD (bas), Ressort à spires multiples Limiteur débit d’air
UHMW-PE / PTFE con carga de vidrio (superior) – UHMW-PE (inf.) ,Resorte con espiras múltiples Regulador de caudal de aire
UHMW-PE / PTFE caricato (superiore) – UHMW-PE (inf.), Molla a spire multiple Valvola di limitazione flusso d'aria

R4 PTFE/UHMW-PE staggered (upper), Glass-filled PTFE (lower), multiple-wave spring AroStop
PTFE / PEHD renforcé (haut) – PTFE armé de verre (bas), Ressort à spires multiples Valve d'arrêt AroStop
PTFE / UHMW-PE estratif. (sup.) – PTFE con carga de vidrio (inf.), Resorte con espiras múltiples Válvula de paro automático AroStop
PTFE / UHMW-PE caricato (sup.) – PTFE caricato (inf.), Molla a spire multiple Valvola d'arresto AroStop

RAMS
RAMS
Elevadores
Sollevatori

123
