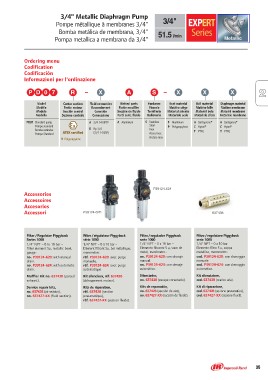

Page 35 - Air-powered pumps 180
P. 35

3/4" Metallic Diaphragm Pump                           3/4"
                       Pompe métallique à membranes 3/4"                       51.5 l/min
                        Bomba metálica de membrana, 3/4"
                       Pompa metallica a membrana da 3/4"

Ordering menu
Codification
Codificación
Informazioni per l'ordinazione

PD0 7                  R– X                                A S– X                                                 X                X                   2

         Model          Center section   Fluid connection    Wetted parts      Hardware          Seat material     Ball material   Diaphragm material
        Modèle           Partie moteur    Raccordement      Partie mouillée     Visserie         Matière siège     Matière bille   Matière membrane
        Modelo          Sección central                    Sección de fluido   Tornillería      Material asiento   Material bola   Material membrana
       Modello         Sezione centrale      Conexión      Parti cont. fluido  Bulloneria       Materiale sede    Materiale sfera  Materiale membrana
                                           Connessione
PD07 Standard pump      ATEX certified                     A Aluminium         S Stainless      F Aluminium       A Santoprene®    A Santoprene®
       Pompe standard  R Polypropylene   A 3/4-14 NPTF                            Steel         P Polypropylene   C Hytrel®        C Hytrel®
       Bomba estándar                                                                                             T PTFE           T PTFE
       Pompa Standard                    B Rp 3/4                                 Inox
                                            (3/4-14 BSP)
                                                                                  Acero inox.

                                                                                  Acciaio inox

                                                                               P39124-624

Accessories                        P39124-620                                                                        637438
Accessoires
Accesorios
Accessori

Filter / Regulator Piggyback       Filtre / régulateur Piggyback         Filtro / regulador Piggyback             Filtro / regolatore Piggyback
Series 1000                        série 1000                            serie 1000                               serie 1000
1/4" NPT – 0 to 10 bar –           1/4" NPT – 0 à 10 bar –               1/4" NPT – 0 a 10 bar –                  1/4" NPT – 0 a 10 bar
Filter element 5µ, metallic bowl,  Elément filtrant 5µ, bol métallique,  Elemento filtrante 5 µ, vaso de          Elemento filtro 5 µ, coppa
gauge :                            manomètre :                           metal, manómetro :                       metallica, manometro :
no. P39124-620: with manual        réf. P39124-620: avec purge           no. P39124-620: con drenaje              cod. P39124-620: con drenaggio
drain.                             manuelle.                             manual.                                  manuale.
no. P39124-624: with automatic     réf. P39124-624: avec purge           no. P39124-624: con drenaje              cod. P39124-624: con drenaggio
drain.                             automatique.                          automático.                              automatico.

Muffler Kit no. 637438 (ported     Kit silencieux, réf. 637438           Silenciador,                             Kit silenziatore,
exhaust).                          (échappement moteur).                 no. 637438 (escape conectado).           cod. 637438 (scarico aria).

Service repair kits,               Kits de réparation,                   Kits de reparación,                      Kit di riparazione,
no. 637428 (air section),          réf. 637428 (section                  no. 637428 (sección de aire),            cod. 637428 (sezione pneumatica),
no. 637427-XX (fluid section).     pneumatique),                         no. 637427-XX (sección de fluido).       cod. 637427-XX (sezione fluidi).
                                   réf. 637427-XX (section fluide).

                                                                                                                                                       35
   30   31   32   33   34   35   36   37   38   39   40
