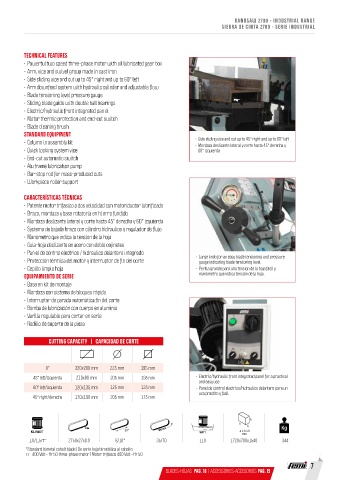

BANDSAW 2700 - INDUSTRIAL RANGE
SIERRA DE CINTA 2700 - SERIE INDUSTRIAL

TECHNICAL FEATURES
• Powerful two speed three-phase motor with oil lubricated gear box
• Arm, vice and swivel group made in cast iron
• Side sliding vice and cut up to 45° right and up to 60° left
• Arm downfeed system with hydraulic cylinder and adjustable flow
• Blade tensioning level pressure gauge
• Sliding blade guide with double ball bearings
• Electric/hydraulic front integrated pan el
• Motor thermic protection and end-cut switch
• Blade cleaning brush
STANDARD EQUIPMENT • Side sliding vice and cut up to 45° right and up to 60° left
• Column in assembly kit • Mordaza deslizante lateral y corte hasta 45° derecha y
• Quick locking system vice 60° izquierda
• End-cut automatic switch
• Alu frame lubrication pump
• Bar-stop rod for mass-produced cuts
• Workpiece roller support

CARACTERÍSTICAS TÉCNICAS
• Potente motor trifasico a dos velocidad con motoriductor lubrificado
• Brazo, mordaza y base rotatoria en hl erro fundido
• Mordaza deslizante lateral y corte hasta 45° derecha y 60° izquierda
• Systema de bajada brazo con cilindro hidraulico y regulador de flujo
• Manometro que indica la tension de la hoja
• Guia-hoja deslizante en acero con doble cojinetes
• Pan el de control electrico / hidraulico delantero integrado • Large knob for an easy biade tensioning and pressure
• Proteccion térmica del motor y interruptor de fin del corte gauge indicating biade tensioning level
• Cepillo limpio hoja • Perilla grande para una ténsion de la hoja fàcil y
EQUIPAMIENTO DE SERIE manòmetro que indica tensiòn de la hoja.
• Base en kit de montaje
• Mordaza con sistema de bloqueo ràpido
• lnterruptor de parada automàtica fin del corte
• Bomba de lubricaciòn con cuerpo en aluminio
• Varilla regulable para cortar en serie
• Rodilio de soporte de la pieza

CUTTING CAPACITY | CAPACIDAD DE CORTE

0° 320x200 mm 225 mm 195 mm
45° left/izquierda 210x80 mm 205 mm 195 mm • Electric/hydraulic front integrated panel for a practical
and easy use
60° left/izquierda 120x135 mm 125 mm 125 mm • Panel de control electrico/hidraulico delantero para un
uso practito y fàcil.
45° right/derecha 170x190 mm 205 mm 175 mm

h
a
mm Mt/min b Kg
KILOWATT Z/1" WATT a x b x h
mm
1,0/1,5 3~ 2750x27x0.9 6/10* 35/70 110 1720x700x1540 344
*Standard bimetal cobalt blade | De serie hoja bimetálica al cobalto
3~ 400 Volt – Hz 50 three-phase motor | Motor trifásico 400 Volt – Hz 50
7
BLADES-HOJAS PAG. 18 | ACCESSORIES-ACCESORIOS PAG. 19
