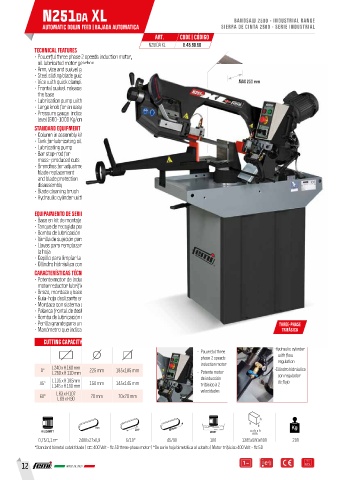

Page 12 - Femi

N251DA XL

BANDSAW 2500 - INDUSTRIAL RANGE
AUTOMATIC DOWN FEED | BAJADA AUTOMATICA SIERRA DE CINTA 2500 - SERIE INDUSTRIAL
ART. CODE | CÓDIGO
N251DA XL 8.48.80.50
TECHNICAL FEATURES
• Powerful three phase 2 speeds induction motor,
oil lubricated motor gearbox
• Arm, vice and swivel group in cast iron
• Steel sliding blade guide with bearings
• Vice with quick clamping device MAX 250 mm
• Frontal swivel release lever integrated in
the base
• Lubrication pump with aluminium body
• Large knob for an easy blade tensioning
• Pressure gauge indicating blade tension
level (600-1000 Kg/cm3)
STANDARD EQUIPMENT
• Column in assembly kit
• Tank for lubricating oil
• Lubricating pump
• Bar stop-rod for
mass- produced cuts
• Brenches for adjustments,
blade replacement
and blade protection
disassembly
• Blade cleaning brush
• Hydraulic cylinder with flow regulation

EQUIPAMIENTO DE SERIE
• Base en kit de montaje
• Tanque de recogida por aceite lubricante
• Bomba de lubricación
• Varilla de sujeción para realizar cortes en serie
• Llaves para remplazar la hoja y para el desmontaje de la protección de
la hoja
• Cepillo para limpiar la hoja
• Cilindro hidráulico con regulador de flujo
CARACTERÍSTICAS TÉCNICAS
• Potente motor de inducción trifásico à 2 velocidades con
motorreductor lubrificado
• Brazo, mordaza y base rotatoria en hierro fundido
• Guia-hoja deslizante en acero con cojinetes
• Mordaza con sistema de bloqueo rápido
• Palanca frontal de desbloqueo de la base giratoria integradaen la base
• Bomba de lubricación con cuerpo en aluminio
• Perilla grande para una tensión de la hoja fácil THREE-PHASE
• Manómetro que indica tensión de la hoja (600-1000 kg / cm3) TRIFÁSICA

CUTTING CAPACITY | CAPACIDAD DE CORTE
• Powerful three •Hydraulic cylinder
phase 2 speeds with flow
induction motor regulation
L 240 x H 160 mm
0° L 250 x H 110 mm 225 mm 185x185 mm • Potente motor •Cilindro hidráulico
con regulador
L 135 x H 185mm
45° L 145 x H 150 mm 150 mm 145x145 mm de inducción de flujo
trifásico à 2
L 63 x H 107 velocidades
60° L 69 x H 90 70 mm 70x70 mm

h
a
mm Mt/min b Kg
KILOWATT Z/1" WATT a x b x h
mm
0,75/1,1 3~ 2480x27x0,9 6/10* 45/90 100 1385x580x890 200
*Standard bimetal cobalt blade | 3~ 400 Volt – Hz 50 three-phase motor | *De serie hoja bimetálica al cobalto | Motor trifásico 400 Volt – Hz 50

12
