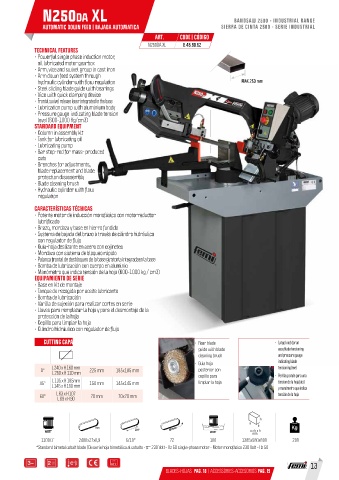

Page 13 - Femi

N250DA XL

BANDSAW 2500 - INDUSTRIAL RANGE
AUTOMATIC DOWN FEED | BAJADA AUTOMATICA SIERRA DE CINTA 2500 - SERIE INDUSTRIAL
ART. CODE | CÓDIGO
N250DA XL 8.48.80.52
TECHNICAL FEATURES
• Powerful single phase induction motor,
oil lubricated motor gearbox
• Arm, vice and swivel group in cast iron
• Arm down feed system through
hydraulic cylinder with flow regulation MAX 250 mm
• Steel sliding blade guide with bearings
• Vice with quick clamping device
• Frontal swivel release lever integrated in the base
• Lubrication pump with aluminium body
• Pressure gauge indicating blade tension
level (600-1000 Kg/cm3)
STANDARD EQUIPMENT
• Column in assembly kit
• Tank for lubricating oil
• Lubricating pump
• Bar stop-rod for mass- produced
cuts
• Brenches for adjustments,
blade replacement and blade
protection disassembly
• Blade cleaning brush
• Hydraulic cylinder with flow
regulation

CARACTERÍSTICAS TÉCNICAS
• Potente motor de inducción monofásico con motorreductor
lubrificado
• Brazo, mordaza y base en hierro fundido
• Systema de bajada del brazo à través de cilindro hidráulico
con regulador de flujo
• Guia-hoja deslizante en acero con cojinetes
• Mordaza con sistema de bloqueo rápido
• Palanca frontal de desbloqueo de la base giratoria integradaen la base
• Bomba de lubricación con cuerpo en aluminio
• Manómetro que indica tensión de la hoja (600-1000 kg / cm3)
EQUIPAMIENTO DE SERIE
• Base en kit de montaje
• Tanque de recogida por aceite lubricante
• Bomba de lubricación
• Varilla de sujeción para realizar cortes en serie
• Llaves para remplazar la hoja y para el desmontaje de la
protección de la hoja
• Cepillo para limpiar la hoja SINGLE PHASE
• Cilindro hidráulico con regulador de flujo MONOFÁSICA

CUTTING CAPACITY | CAPACIDAD DE CORTE • Rear blade • Large knob for an
guide with blade easy blade tensioning
cleaning brush and pressure gauge
• Guia hoja indicating blade
tensioning level
L 240 x H 160 mm
0° L 250 x H 110 mm 225 mm 185x185 mm posterior con • Perilla grande para una
cepillo para
L 135 x H 185mm
45° L 145 x H 150 mm 150 mm 145x145 mm limpiar la hoja ténsion de la hoja fácil
y manómetro que indica
L 63 x H 107 tensión de la hoja
60° L 69 x H 90 70 mm 70x70 mm

h
a
mm Mt/min b Kg
WATT Z/1" WATT a x b x h
mm
1100 1~ 2480x27x0,9 6/10* 72 100 1385x580x890 200
*Standard bimetal cobalt blade | De serie hoja bimetálica al cobalto • 1~ 230 Volt – Hz 50 single-phase motor - Motor monofásico 230 Volt – Hz 50

13
BLADES-HOJAS PAG. 18 | ACCESSORIES-ACCESORIOS PAG. 19
