Page 11 - Femi

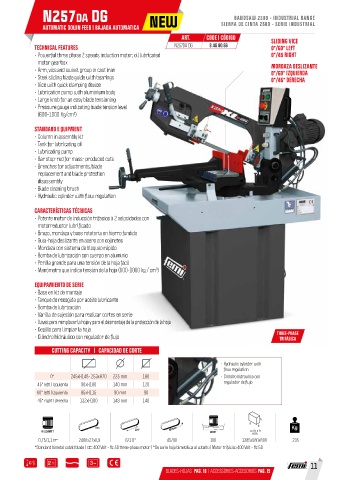

N257DA DG NEW BANDSAW 2500 - INDUSTRIAL RANGE

AUTOMATIC DOWN FEED | BAJADA AUTOMATICA SIERRA DE CINTA 2500 - SERIE INDUSTRIAL
ART. CODE | CÓDIGO SLIDING VICE

TECHNICAL FEATURES N257DA DG 8.48.80.56 0°/60° LEFT
• Powerful three phase 2 speeds induction motor, oil lubricated 0°/45 RIGHT
motor gearbox
• Arm, vice and swivel group in cast iran MORDAZA DESLIZANTE
0°/60° IZQUIERDA
• Steel sliding biade guide with bearings 0°/45° DERECHA
• Vice with quick clamping device
• Lubrication pump with aluminium body
• Large knob for an easy biade tensioning MAX
• Pressure gauge indicating biade tension level 253 mm
(600-1000 Kg/cm )
3
STANDARD E QUIPMENT
• Column in assembly kit
• Tank for lubricating oil
• Lubricating pump
• Bar stop-rod for mass- produced cuts
• Brenches for adjustments, biade
replacement and biade protection
disassembly
• Biade cleaning brush
• Hydraulic cylinder with flow regulation

CARACTERÍSTICAS TÉCNICAS
• Potente motor de inducción trifasico à 2 velocidades con
motorreductor lubrificado
• Brazo, mordaza y base rotatoria en hierro fundido
• Guia-hoja deslizante en acero con cojinetes
• Mordaza con sistema de bloqueo rápido
• Bomba de lubricación con cuerpo en aluminio
• Perilla grande para una tensión de la hoja fácil
• Manómetro que indica tensión de la hoja (600-1000 kg / cm )
3

EQUIPAMIENTO DE SERIE
• Base en kit de montaje
• Tanque de recogida por aceite lubricante
• Bomba de lubricación
• Varilla de sujeción para realizar cortes en serie
• Llaves para remplazar la hoja y para el desmontaje de la protección de la hoja
• Cepillo para limpiar la hoja THREE-PHASE
• Cilindro hidráulico con regulador de flujo TRIFÁSICA

CUTTING CAPACITY | CAPACIDAD DE CORTE

• Hydraulic cylinder with
flow regulation
0° 245xH148- 253xH70 225 mm 180 • Cilindro hidraulico con
45° leftl | izquierda 90xH180 140 mm 120 regulador de flujo
60° leftl | izquierda 85xH115 90 mm 90
45° right l derecha 132xH180 148 mm 140

h
a
mm Mt/min b Kg
KILOWATT Z/1" WATT a x b x h
mm
0,75/1,1 3~ 2480x27x0,9 6/1 O* 45/90 100 1385x580x890 235
*Standard bimetal cobalt blade | 3~ 400 Volt – Hz 50 three-phase motor | *De serie hoja bimetálica al cobalto | Motor trifásico 400 Volt – Hz 50

11
BLADES-HOJAS PAG. 18 | ACCESSORIES-ACCESORIOS PAG. 19-HOJAS PAG. 18 | ACCESSORIES-ACCESORIOS PAG. 19
