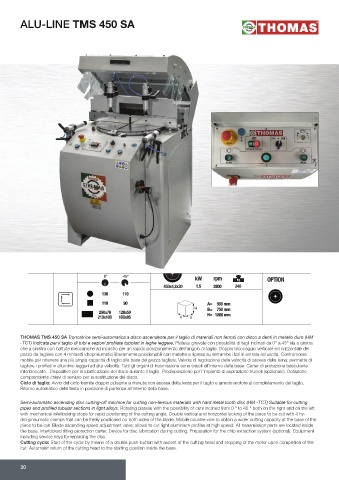

ALU-LINE TMS 450 SA

kW rpm kg OPTION
450x4,2x30 1.5 2800 240
130 110
110 90 A= 900 mm
B= 750 mm
250x70 120x50
210x100 100x85 H= 1260 mm

THOMAS TMS 450 SA Troncatrice semi-automatica a disco ascendente per il taglio di materiali non ferrosi con disco a denti in metallo duro (HM
-TCT) Indicata per il taglio di tubi e sezioni profilate tubolari in leghe leggere. Plateau girevole con possibilità di tagli inclinati da 0° a 45° sia a destra
che a sinistra con battute meccaniche ad incastro per un rapido posizionamento dell’angolo di taglio. Doppio bloccaggio verticale ed orizzontale del
pezzo da tagliare con 4 morsetti idropneumatici liberamente posizionabili con matette a ripresa su entrambe i lati in entrata ed uscita. Contromorsa
mobile per ottenere una più ampia capacità di taglio alla base del pezzo tagliare. Valvola di regolazione della velocità di ascesa della lama; permette di
tagliare i profilati in alluminio leggeri ad alta velocità. Tutti gli organi di trasmissione sono situati all’interno della base. Carter di protezione basculante
interbloccato. Dispositivo per la lubrificazione del disco durante il taglio. Predisposizione per l’impianto di aspirazione trucioli (opzionale). Dotazione
comprendente chiavi di servizio per la sostituzione del disco.
Ciclo di taglio: Avvio del ciclo tramite doppio pulsante a ritenuta con ascesa della testa per il taglio e arresto motore al completamento del taglio.
Ritorno automatico della testa in posizione di partenza all’interno della base.

Semi-automatic ascending disc cutting-off machine for cutting non-ferrous materials with hard metal tooth disc (HM -TCT) Suitable for cutting
pipes and profiled tubular sections in light alloys. Rotating plateau with the possibility of cuts inclined from 0 ° to 45 ° both on the right and on the left
with mechanical interlocking stops for rapid positioning of the cutting angle. Double vertical and horizontal locking of the piece to be cut with 4 hy-
dro-pneumatic clamps that can be freely positioned on both sides of the blade. Mobile counter-vice to obtain a wider cutting capacity at the base of the
piece to be cut. Blade ascending speed adjustment valve; allows to cut light aluminium profiles at high speed. All transmission parts are located inside
the base. Interlocked tilting protection carter. Device for disc lubrication during cutting. Preparation for the chip extraction system (optional). Equipment
including service keys for replacing the disc.
Cutting cycle: Start of the cycle by means of a double push-button with ascent of the cutting head and stopping of the motor upon completion of the
cut. Automatic return of the cutting head to the starting position inside the base.
