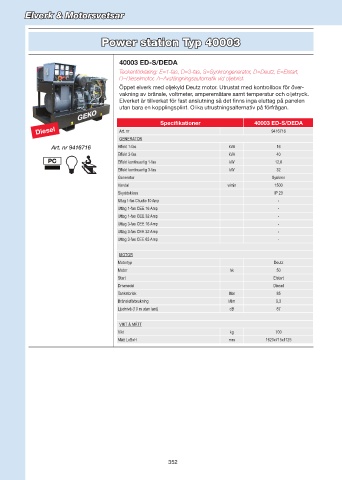

Page 352 - 2013-2014

Elverk & Motorsvetsar

Power station Typ 40003

40003 ED-S/DEDA
Teckenförklaring: E=1-fas, D=3-fas, S=Synkrongenerator, D=Deutz, E=Elstart,
D=Dieselmotor, A=Avstängningsautomatik vid oljebrist.
Öppet elverk med oljekyld Deutz motor. Utrustat med kontrollbox för över-
vakning av bränsle, voltmeter, amperemätare samt temperatur och oljetryck.
Elverket är tillverkat för fast anslutning så det finns inga eluttag på panelen
utan bara en kopplingsplint. Olika utrustningsalternativ på förfrågan.

Specifikationer 40003 ED-S/DEDA
Diesel Art. nr 9416716
GENERATOR
Art. nr 9416716 Effekt 1-fas kVA 16
Effekt 3-fas kVA 40
Effekt kontinuerlig 1-fas kW 12,8
Effekt kontinuerlig 3-fas kW 32
Generator Synkron
Varvtal v/min 1500
Skyddsklass IP 23
Uttag 1-fas Chucko 10 Amp -
Uttag 1-fas CEE 16 Amp -
Uttag 1-fas CEE 32 Amp -
Uttag 3-fas CEE 16 Amp -
Uttag 3-fas CEE 32 Amp -
Uttag 3-fas CEE 63 Amp -

MOTOR
Motortyp Deutz
Motor hk 50
Start Elstart
Drivmedel Diesel
Tankstorlek liter 85
Bränsleförbrukning l/tim 9,3
Ljudnivå (10 m utan last) dB 87

VIKT & MÅTT
Vikt kg 700
Mått LxBxH mm 1620x715x1125

352
