Page 355 - 2013-2014

Elverk & Motorsvetsar

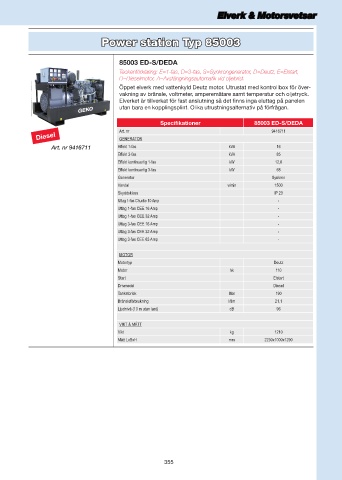

Power station Typ 85003

85003 ED-S/DEDA
Teckenförklaring: E=1-fas, D=3-fas, S=Synkrongenerator, D=Deutz, E=Elstart,
D=Dieselmotor, A=Avstängningsautomatik vid oljebrist.
Öppet elverk med vattenkyld Deutz motor. Utrustat med kontrollbox för över-
vakning av bränsle, voltmeter, amperemätare samt temperatur och oljetryck.
Elverket är tillverkat för fast anslutning så det finns inga eluttag på panelen
utan bara en kopplingsplint. Olika utrustningsalternativ på förfrågan.

Specifikationer 85003 ED-S/DEDA
Diesel Art. nr 9416711
GENERATOR
Art. nr 9416711 Effekt 1-fas kVA 16
Effekt 3-fas kVA 85
Effekt kontinuerlig 1-fas kW 12,8
Effekt kontinuerlig 3-fas kW 68
Generator Synkron
Varvtal v/min 1500
Skyddsklass IP 23
Uttag 1-fas Chucko 10 Amp -
Uttag 1-fas CEE 16 Amp -
Uttag 1-fas CEE 32 Amp -
Uttag 3-fas CEE 16 Amp -
Uttag 3-fas CEE 32 Amp -
Uttag 3-fas CEE 63 Amp -

MOTOR
Motortyp Deutz
Motor hk 110
Start Elstart
Drivmedel Diesel
Tankstorlek liter 190
Bränsleförbrukning l/tim 21,1
Ljudnivå (10 m utan last) dB 96

VIKT & MÅTT
Vikt kg 1210
Mått LxBxH mm 2230x1000x1290

355
